Diagramação de software

Diagramação de software - D.F.D

Existem diversas formas de diagramar um projeto de software: fluxogramas , DFD e DER.

Neste artigo irei abordar as técnicas D.F.D - Diagrama de fluxo de dados e D.E R - Diagrama Entidade Relacionamento com o objetivo dar as noções básicas para quem esta começando agora e deseja ser um programador. Vou começar com o D.F.D.

Jesus disse-lhes: A minha comida é fazer a vontade daquele que me enviou, e realizar a sua obra.

João 4:34

1- D.F.D - Diagrama de fluxo de dados

O D.F.D é uma técnica usada na programação estruturada de diagramação de software que possui diversos tipos de diagramas, derivando-se em outros diagramas subsequentes.

Assim um D.F.D representa:

Imagem do sistema, projeto ou produto;
Modelo de organização;
apresentação em etapas com aumento gradativo de detalhes;
utilização dos princípios da modularização e da hierarquização.

Assim, podemos ter diversos níveis de D.F.D de forma a representar o fluxo de dados da aplicação.

a) D.F.D nível 0 - Apresenta uma visão clara do produto com todos os macro-processos, com entidades externas, fluxo de dados e depósito de dados principais.

b) D.F.D nivel 1 - È uma expansão do nível zero com mais detalhes e mais completo incluindo o tratamento de exceções.

Simbologia do D.F.D

A seguir temos uma das possíveis simbologias usadas na representação D.F.D:

- Entidades Externas

São categorias lógicas de objetos ou pessoas que representam Origem ou destino de dados, e, que acionam um sistema e/ou recebem informações;
Podem ser pessoas, sistemas ou unidades departamentais;
possuem as seguintes regras:
- x - letra para identificação;
- nome - nome da entidade : Ex: Clientes, Sistema Acesso, Banco, etc.
Como descobrir entidades externas ?
No mínimo temos duas : quem usa o sistema (cliente) e quem opera o sistema (departamento A)

- Fluxo de dados

São o Meio por onde os dados e as informações trafegam;
Regras:
- nome : nome do dado. Ex: Pedido, Nota Fiscal, Produto, Item,
- arg: argumento de acesso a um depósito . Ex: Cgc, CPF, CEP, código , matricula, Nome, etc...
Sempre envolvem processos não sendo possível o fluxo de entidade para entidade, entidade para depósito de dados, depósito de dados para depósito de dados para

- Processos

Transformam fluxos de dados em uma atividade;
são módulos do sistema;
Regras:
- n : número de referência do processo. Ex: 0 , 1,2,3,, 1.1, 1.2
- função : descreve o processo no verbo infinitivo. Ex: Cadastrar Cliente, Gerar Arquivo, Imprimir Relatório, etc.
- loc : local físico onde se desenvolve o processo. Ex: Almoxarifado; Contabilidade, etc.
Dica : Para descobrir um processo relate os requisitos do sistema. (Cadastrar Cliente, Efetuar Logon, etc.)

- Depósito de Dados

São locais de armazenamento de dados
São arquivos físicos
Regras:
- Dn : número do depósito. Ex: 0,1,2,3, D1/1, D1/2
- nome : nome do depósito. Ex: Clientes, Produtos, Contas, etc.

Para tornar mais fácil identificar DD leve em conta dois tipos de arquivos : Cadastral e de Movimento ( Movimento de Itens, etc.)

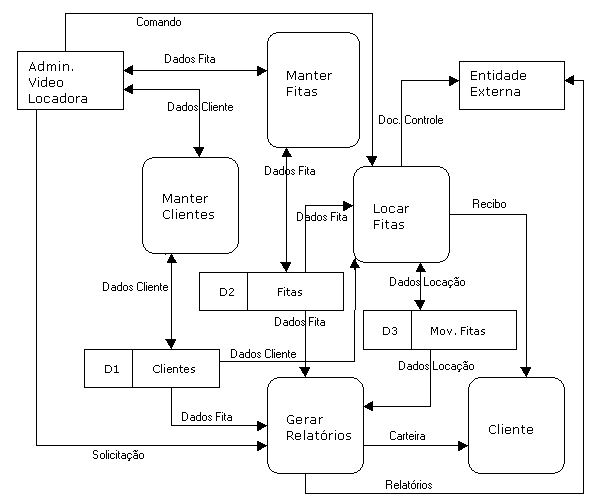

Abaixo temos a figura que representação da dinâmica lógica de um D.F.D :

Vamos agora ver como podemos construir um diagrama D.F.D :

Sugestão para as etapas de elaboração de um D.F.D:

Identificar e descrever os requisitos funcionais;
Identificar entidades externas(EE);
Associar o fluxo de dados que as entidades enviam, consomem ou recebem;
Identificar consultas
Desenhar o primeiro DFD:
- Iniciar no canto esquerdo com a entidade externa principal;
- procurar deixar todas as entidades externas nos cantos;
- na esquerda as EE de Origem e na direita as EE de Destino;
- desenhe fluxos que surgem, processo e depósitos de dados;
- verificar se todas as entradas e saídas foram incluídas;
- associar manutenções aos depósitos de dados;
Explodir ou derivar processos complexos em níveis inferiores.
