   VB.NET - Desenhando figuras

Neste artigo irei rever alguns pontos básicos :

criação de menus
utilização de timers
geração de números aleatórios
desenhar figuras

- Inicie um novo projeto no Visual Studio.NET com as seguintes características (sinta-se a vontade para alterar a seu gosto.)

Project Types : Visual Basic Projects
Templates : Windows Forms
Name : DesenhoFigurasNet
Location : c:\vbnet\DesenhoFigurasNet

- Altere o nome do formulário padrão para frmMain e o nome do arquivo para frmMain.vb

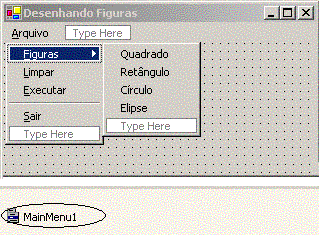

- O formulário - frmmain - deverá ter a seguinte aparência :

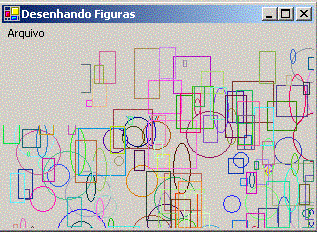

Inclua o componente MainMenu no formulário e crie um menu com a seguinte estrutura:

Menu
Nível 1 Texto	Nível 2 Texto	Nível 3 Texto	Nome(Propriedade Name de Menuitem)	Checked
&Arquivo			(nome padrão)
	&Figuras		(nome padrão)
		&Quadrado	mnuQuadrados	True
		&Retângulo	mnuRetangulos	False
		&Círculo	mnuCirculos	False
		&Elipse	mnuElipses	False
	&Limpar		mnuLimpar	False
	&Executar		mnuExecutaPara	False
	(Insert Separator)
	&Sair		mnSair	False

Vamos incluir um controle Timer no formulário - frmMain.vb e defina as propriedades do controle como abaixo:

Timer
Propriedade	Valor
Name	tmrDesenho
Enabled	False
Interval	300

O controle Timer possui somente um Evento - Tick - iremos colocar o código associado a este evento de modo que o mesmo seja executado a um intervalo de tempo definido. O número de ticks por segundo é definido pelo propriedade Interval que utiliza o milisegundos (a milionésima parte do segundo). Como definimos Interval igual a 300 ele ocorrerá a cada 3/10 de um segundo.

O código que iremos colocar no evento Tick é o seguinte:

Private Sub Timer1_Tick(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Timer1.Tick

'Os valores para estas variáveis serão gerados aleatóriamente

Dim iRed, iGreen, iBlue As Integer

Dim iX, iY As Integer

Dim iSize As Integer

'Determina a largura dos retangulos e elipses

Dim iRectWidth As Integer

'Cria uma variável de referência a classe Graphics

Dim g As Graphics

'Referencia g a objeto Graphics object do formulário(Me). Com isto podemos usar os métodos DrawRectangle e DrawEllipse

g = Me.CreateGraphics

'Utiliza Randomize para gerar a semente do gerador de números aleatórios.

Randomize()

'Gera valores aleatórios entre 0 e 255 para a cor

iRed = Int(Rnd() * 256)

iGreen = Int(Rnd() * 256)

iBlue = Int(Rnd() * 256)

'Cria um drawing Pen, definindo sua cor e espessura

Dim PenaDesenho As New Pen(System.Drawing.Color.FromArgb(iRed, iGreen, iBlue), 1)

'Gera valores aleatórios entre 5 e 50, para o tamanho das figuras em pixels

iSize = Int(Rnd() * 46) + 5

'Gera as posições iniciais X eY para desenha a figura dentro da área do formulário

iX = Int(Rnd() * Me.Width) + 1

iY = Int(Rnd() * Me.Height) + 1

End Sub

Neste evento estaremos gerando aleatoriamente valores para algumas variáveis que afetam a cor e o tamanho das figuras que iremos desenhar.

A função Rnd retorna um número aleatório entre 0 e .99999 . Vamos supor que você queira gerar números aleatórios entre 1 e 15 , então você faria assim : Int(Rnd() * 15) + 1

Entendeu porquê ? Veja a explicação :

- Rnd() * 15
Gera números entre 0 e 14.99999, pois
(15 * 0) = 0, and (15 * .99999) = 14.99999

- Rnd() * 15 + 1
Faz o número entre 1 e 15.99999, pois
(15 * 0) + 1 = 1, and (15 * .99999) + 1 = 15.99999

- Int(Rnd() * 15) + 1
Remove o valor decimal , com isto ficamos somente com números entre 1 to 15

E porque usamos o comando Randomize ?

Randomize inicia o gerador de números aleatórios. Sua sintaxe é : Randomize [ number ]

Randomize use number para iniciar o gerador de números aleatórios da função Rnd dando a ela uma novo valor de semente. Se você omitir number o valor retornado pelo temporizador do sistema será usado como nova semente.

Se você não usar Randomize a função Rnd usará o mesmo número para a semente a primeira vez que for chamada e depois disto usará o último número gerado como valor da semente.

Antes de partir para o código que irá desenhar as figuras vamos declarar na seção General Declarations as constantes que iremos usar para cada figura:

'Cria uma constante com um valor único para cada figura

Const QUADRADO As Integer = 1

Const CIRCULO As Integer = 2

Const RETANGULO As Integer = 3

Const ELIPSE As Integer = 4

'representa a seleção do usuário

Dim iDesenhaFigura As Integer = QUADRADO

Nesta parte do código irei usar a variável g declarada como referência ao objeto Graphics no evento Tick do timer.

Usando a variável que é uma referência ao objeto Graphics teremos acesso a muitos métodos de desenho . Alguns deles são :

DrawRectangle - Desenha um retângulo e um quadrado
DrawEllipse - Desenha elipses e círculos
DrawPolygon - Desenha formas com múltiplos lados
DrawArc - Desenha arcos de diferentes comprimentos
DrawBezier - Desenha curvas de Bezier

Conforme a seleção do usuário iremos desenhar uma figura. Para isto iremos usar o código abaixo , ele deve ser incluido na continuação do código já incluído no evento Tick do Timer.

Select Case iDesenhaFigura

Case QUADRADO

g.DrawRectangle(PenaDesenho, iX, iY, iSize, iSize)

Case RETANGULO

iRectWidth = iSize / 2

g.DrawRectangle(PenaDesenho, iX, iY, iRectWidth, iSize)

Case CIRCULO

g.DrawEllipse(PenaDesenho, iX, iY, iSize, iSize)

Case ELIPSE

iRectWidth = iSize / 3

g.DrawEllipse(PenaDesenho, iX, iY, iRectWidth, iSize)

End Select

Estamos usando uma instância (PenaDesenho) da classe Pen como primeiro parâmetro para realizar o desenho. Esta instância foi criada no evento Tick do controle Timer. O objeto Pen determina a cor e espessura das linhas que serão desenhadas. ( g.DrawRectangle(DrawPen, iX, iY, iSize, iSize)

O segundo e o terceiro parâmetor passado para os métodos de desenho determinam a localização X e Y no formulário onde a figura sera desenhada.( g.DrawRectangle(DrawPen, iX, iY, iSize, iSize)

Os outros dois parâmetros determina a largura e altura da figura.(g.DrawRectangle(DrawPen, iX, iY, iSize, iSize)

Como muitos dos métodos de desenho são Sobrecarregados , os parâmetros passados podem ser formatados de diferentes formas. Assim , no código abaixo estamos usando apenas dois parâmetros : Pen e Retangulo:

Dim MyRect As New Rectangle()
MyRect.X = iX
MyRect.Y = iY
MyRect.Width = iSize
MyRect.Height = iSize
g.DrawRectangle(DrawPen, MyRect)

Antes de poder testar o aplicativo devemos atribuir o código as opções do Menu para que as figuras possam ser selecionadas e desenhas. O código é dado a seguir para as quatro opções de figuras:

Private Sub mnuQuadrados_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles mnuQuadrados.Click

If mnuQuadrados.Checked <> True Then

mnuQuadrados.Checked = True

mnuCirculos.Checked = False

mnuElipses.Checked = False

mnuRetangulos.Checked = False

iDesenhaFigura = QUADRADO

End If

End Sub

Private Sub mnuRetangulos_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles mnuRetangulos.Click

If mnuRetangulos.Checked <> True Then

mnuRetangulos.Checked = True

mnuCirculos.Checked = False

mnuElipses.Checked = False

mnuQuadrados.Checked = False

iDesenhaFigura = RETANGULO

End If

End Sub

Private Sub mnuCirculos_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles mnuCirculos.Click

If mnuCirculos.Checked <> True Then

mnuCirculos.Checked = True

mnuRetangulos.Checked = False

mnuElipses.Checked = False

mnuQuadrados.Checked = False

iDesenhaFigura = CIRCULO

End If

End Sub

Private Sub mnuElipses_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles mnuElipses.Click

If mnuElipses.Checked <> True Then

mnuElipses.Checked = True

mnuRetangulos.Checked = False

mnuCirculos.Checked = False

mnuQuadrados.Checked = False

iDesenhaFigura = ELIPSE

End If

End Sub

Finalmente o código que deve ser associado ao evento Click do menu Executar. O usuário deve selecionar uma figura e clicar no item Executar onde o código a seguir será executado iniciando o processo. Para iniciar o desenho de outra figura o usuário deverá clicar na opção parar , ir no item Figuras e selecionar a figura que deseja desenhar:

Private Sub mnuExcutarParar_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles mnuExecutarParar.Click

If mnuExecutarParar.Text = "&Executar" Then

'muda o texto do menu

mnuExecutarParar.Text = "&Parar"

'ativa o timer

Timer1.Enabled = True

Else

'muda o texto do menu

mnuExecutarParar.Text = "&Executar"

'desativa o timer

Timer1.Enabled = False

End If
