ASP.NET  - Criando um gráfico de barras

Quer fazer um gráfico de barras de seus dados sem usar muitos recursos nem queimar muitos neurônios ?

Vou mostrar um caminho feliz que se você trilhar chegará ao fim com seu gráfico de barras e nem vai perceber.

Já vou adiantar que iremos criar um gráfico de barras horizontal usando uma tabela HTML.

Tudo o que você precisa é preparar os dados calculando o valor total para cada item. Após isto vamos apenas definir a largura da coluna com o valor obtido para cada item : <td width = <%valor%> >

Usando cores para cada coluna você terá um efeito visual de um gráfico de barras.

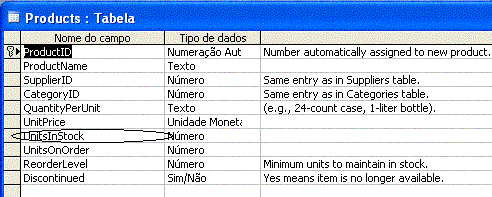

Vou escolher a tabela Products do banco de dados Northwind.mdb . Veja sua estrutura abaixo:

O campo UnitsInStock da tabela representa quantas unidades existem em estoque para o produto. Vamos então criar um gráfico de barras que represente a quantidade de itens em estoque para cada produto.

Vamos então definir o esquema de cores que vamos usar no gráfico. Se olharmos a tabela iremos notar que o maior valor em estoque para um item é 125. Por isto vamos escolher este valor como sendo o limite máximo em estoque para um item. Se um item possui a quantidade de 125 em estoque ele possui 100% se possuir 60 o valor será 50% , assim por diante.

No gráfico iremos exibir o nome do produto e a quantidade percentual em estoque.

Abaixo temos o nosso esquema de cores: (você pode ser mais criativo)

Quantidade em estoque Cor da barra do gráfico
< 20% (menor que 20%)  vermelho ( red)
20 a 70 %  (entre 20% e 70%)  azul (blue)
> 70% (maior que 70%)  amarelo (yellow)

Lembre-se que para calcular o valor do percentual em estoque usaremos a seguinte fórmula matemática:

valor =  100 * ( UnitInStock / 125 )  - onde UnitInStock representa o valor atual do item em estoque

Inicie então o seu Web Matrix (ele é grátis e pode ser baixado em www.asp.net )

Escolha criar uma nova página ASP.NET e dê a ela o nome de simulaGrafico.aspx

Na guia HTML inclua o código abaixo:

<html>
<head>
    <title>Gráfico de barras</title>
</head>
<body>
    <img height="32" src="maco10.gif" width="233" border="0" />&nbsp;
    <font face="Trebuchet MS" color="#0000a0" size="5"><strong>ASP.NET - Gráfico de barras </strong></font>
    <hr />
    <form id="Form1" method="post" runat="server">
        <div id="ExibeTabela" runat="server"> </div>
        <hr />
        <p align="center">
            <asp:Button id="Button1" onclick="Button1_Click" runat="server" Text="Gerar gráfico de barras"></asp:Button>
        </p>
    </form>
    <p align="center">
        leia o artigo completo em : <a href="http://www.macoratti.net">www.macoratti.net</a> -
    </p>
</body>
</html>



Nele temos uma imagem , a tag <div> que determina onde iremos exibir o gráfico e um botão de comando.

Agora insira o código abaixo na guia Code:

Sub Button1_Click(sender As Object, e As EventArgs)

  dim conn as String = "Provider=Microsoft.Jet.OLEDB.4.0; Data Source=d:\teste\Northwind.mdb"

  Dim objConn As New OleDbConnection(conn)
  Dim strSql As String = "Select ProductName, UnitsInStock From Products Where productID < 20 Order By ProductName"

  Dim da As New OleDbDataAdapter(strSql, objConn)
  Dim ds As New DataSet()
  da.Fill(ds, "Products")

  Dim strHTML As String

  strHTML = "<table bgcolor='#C0C0C0' width='90%' border='0'>"
  strHTML &= "<tr>"
  strHTML &= "<td><b>Produto</b></td><td><b>Percentual de 125 | vermelho <20% | azul 20-70% | amarelo >70% |</b>"
  strHTML &= "</td><td><b>Estoque</b></td>"
  strHTML &= "</tr>"

  Dim dr As DataRow

  Dim intValor, intBranco As Integer

  For Each dr In ds.Tables("Products").Rows

   intValor = 100 * (dr("UnitsInStock") / 125)
   intBranco = 100 - intValor

     strHTML &= "<tr><td width='30%'> <b>" & dr("ProductName") & "</b></td>" & _
                    "<td width='60%'><table width='100%'><tr>"


            If intValor < 20 Then
              strHTML &= "<td width=" & intValor.ToString & "% bgcolor=red>"
            ElseIF intValor > 70 Then
              strHTML &= "<td width=" & intValor.ToString & "% bgcolor=blue>"
            Else
              strHTML &= "<td width=" & intValor.ToString & "% bgcolor=yellow>"
            End If


            strHTML &= " </td>" & _
                       "<td width=" & intBranco.ToString & "% </td>" & _
                       "</tr></table></td>" & "<td width=10%>" & dr("UnitsInStock").ToString & "</td></tr>"
  Next

 strHTML &= "</table>"

 ExibeTabela.InnerHtml = strHTML
End Sub

Destaques do código :

- Conexão com o banco de dados :  "Provider=Microsoft.Jet.OLEDB.4.0; Data Source=d:\teste\Northwind.mdb"

- Define a string Sql para selecionar o produto e sua quantidade para os produtos com ID menor que 20:
Select ProductName, UnitsInStock From Products Where productID < 20 Order By ProductName"

- preenche o dataset e cria o cabeçalho da tabela

- Define um objeto DataRow que representa uma linha da tabela -   Dim dr As DataRow

- Percorre a tabela e para cada linha  calcula o valor que será preenchido com cor e o valor que será preenchido com branco
intValor = 100 * (dr("UnitsInStock") / 125)

intBranco = 100 - intValor

- verifica os valores e conforme foi definido cria a cor para cada item

- exibe a tabela -   ExibeTabela.InnerHtml = strHTML

Veja o exemplo funcionando aqui : http://www.visualbasic.mat.br/aspnet/simulaGrafico.aspx

Eu sei é apenas ASP.NET , mas eu gosto ....

José Carlos Macoratti
