ASP
.NET
MVC 5 -
Criando uma aplicação com AngularJS e Web API - II
|
|
 |
Neste artigo eu vou mostrar como criar uma aplicação web usando os recursos da ASP .NET MVC 5, do AngularJS e da Web API. |
 |
Na primeira parte do artigo apresentamos o nosso projeto, alguns conceitos sobre AngularJS e Web API e criamos o projeto referenciando o AngularJS via Nuget.
Neste artigo vamos definir o nosso modelo de dados e iniciar a implementação usando o SQL Server e o Entity Framework.
Definindo o modelo de dados
Vamos adotar um modelo de dados bem simples para não complicar muito o nosso projeto.
Supondo que nossa loja virtual também será um modelo simplificado de uma loja virtual real podemos assumir que teremos dois atores atuando em nossa aplicação :
Consumidor : Após ser registrado, este ator poderá acessar o catálogo de produtos, escolher produtos, adicionar produtos no carrinho de compras, enviar comandos e exibir o seu status;
Administrador : Será o responsável por administrar as tabelas de produtos e do movimento gerenciando os produtos e o movimento;

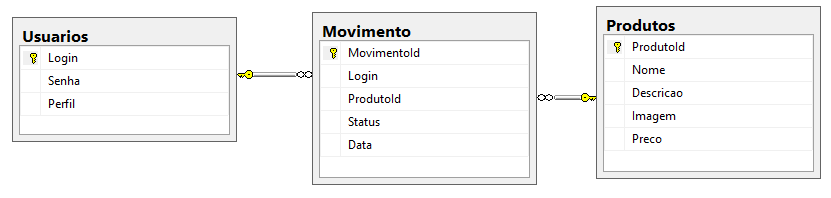

Com base nessas afirmações podemos definir o seguinte modelo de dados para o nosso projeto:

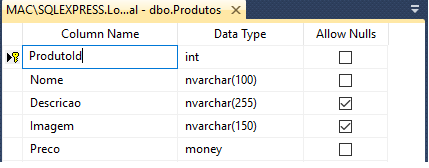

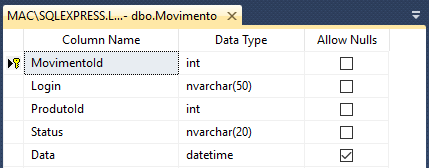

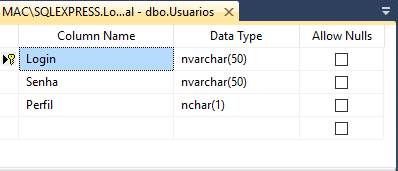

onde a estrutura de cada tabela pode ser vista a seguir:
 |
 |
 |
Os campos MovimentoId e ProdutoId, além de chaves primárias, são do tipo Identity e são gerenciados pelo SGBD como campo autonumeração.
Criando um modelo de entidades com o Entity Framework
Vamos agora criar um modelo de entidades usando o Entity Framework.
Clique com o botão direito do mouse sobre a pasta Models e a seguir em Add -> New Item;
Selecione a guia Data e clique em ADO .NET Entity Data Model, informe o nome LojaVirtual e clique no botão Add;
A seguir selecione a opção EF Designer from database e clique em Next>:
 |
Para selecionar o banco de dados LojaVirtual.mdf que criamos clique em New Connection;

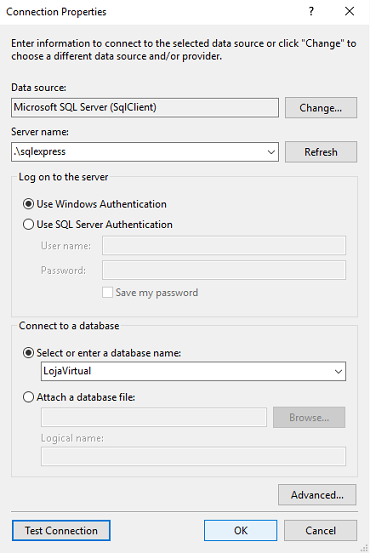

Selecione o servidor SQL Server e o banco de dados e clique no botão OK;
 |

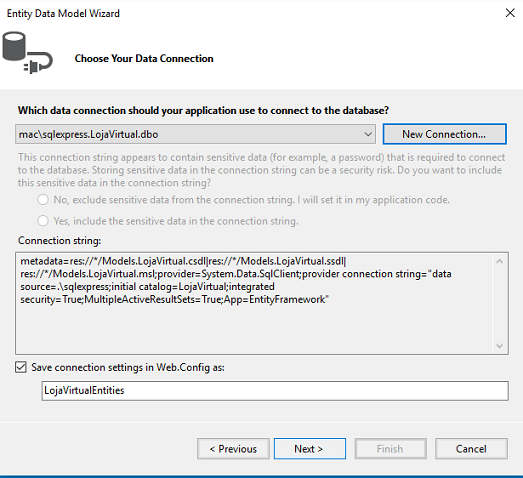

Confirme a conexão criada e salve a string de conexão no arquivo web.config clicando em Next>:
 |

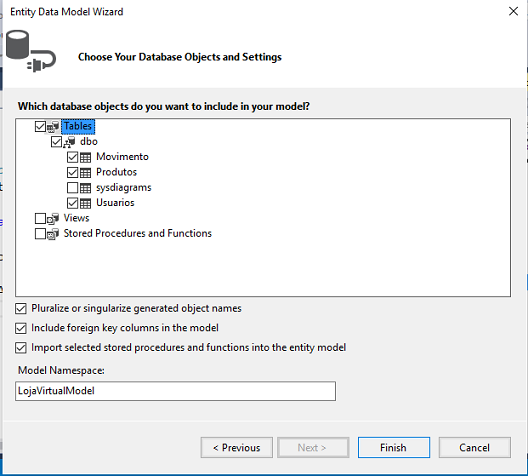

Selecione as tabelas Movimento, Produtos e Usuarios e marque as opções conforme a figura abaixo clicando em Finish:
 |

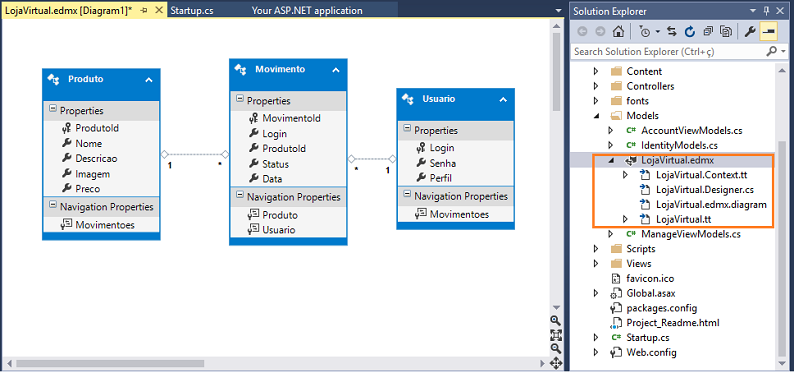

Ao final teremos o nosso modelo de entidades mapeado para as tabelas gerado conforme a figura a seguir:
A próxima parte do artigo vamos definir e iniciar a implementação dos serviços que atuarão entre o Cliente e o modelo de dados.
