Gerando um Gráfico com ASP

Gerando um Gráfico com ASP

Como diz um dito popular - "Uma imagem vale mais que mil palavras". E é verdade , as vezes quando precisamos mostrar algum resultado ou visualizar uma tendência, um gráfico pode sintetizar o que talvez folhas de textos não consigam.

Embora existem muitas técnicas para gerar gráficos com arquivos de scripts ASP , iremos mostrar uma técnica bem simples , mas que leva a um resultado suscinto e objetivo.

Na verdade o grande trabalho para gerar o gráfico não é o fazer o gráfico em si mesmo , mas preparar os dados que desejamos exibir de forma adequada para que o trabalho seja rápido e atinja o objetivo desejado.

Suponha que você seja um programador de uma escola e que tenha que gerar um gráfico para ser visualizado no site da escola que exiba a relação alunos x faltas em determinado período. O primeiro trabalho que você vai ter e coletar os dados e dispô-los de forma a facilitar o seu trabalho.

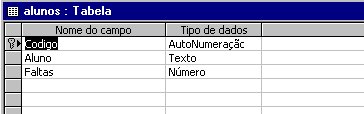

Para fazer o trabalho você criou um arquivo access chamado grafico.mdb e criou uma tabela chamada alunos com a seguinte estrutura:

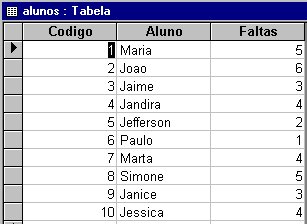

A tabela alunos irá armazenar o código , nome e o total de faltas de cada aluno.(Não vamos detalhar como chegar a esse resultado; nosso objetivo e mostrar como montar o gráfico). Supondo que após a coleta de dados tivessemos o seguinte resultado:

Agora só falta gerar um script em asp para montar o gráfico e exibir o resultado no site da escola.

Para montar o gráfico iremos precisar de uma imagem que irá ser usada para exibir o gráfico. Voce pode gerar um pequeno quadrado no Paint dando a ele a cor que quiser e depois usá-lo para montar o gráfico. Veja abaixo o nosso arquivo o qual chamamos img_graf.gif.

Criamos um arquivo de script ASP chamado graf_faltas.asp com uma função chamada BarChar(data,rotulos, titulo, eixos); ela deverá receber os seguintes parâmetros:

Data - dos dados que desejamos exibir
rotulos - o rotulo a ser exibido no eixo X
titulo - O titulo do gráfico
Eixos - O nome da coordenada X

E realizar o processamento gerando o gráfico no site. Abaixo temos o código do arquivo graf_faltas.asp

<% Option Explicit %>

<!--#include virtual="/adovbs.inc"-->

<%
'definindo a largura e a altura em pixels
Const grafaltura = 300
Const graflargura = 600
Const barImage = "img_graf.gif"

sub BarChart(data, rotulos , titulo, eixos)
   'Imprime o cabeçalho
   Response.Write("<TABLE CELLSPACING=0 CELLPADDING=1 BORDER=0 WIDTH=" & graflargura & ">"
& chr(13))
   Response.Write("<TR><TH COLSPAN=" & UBound(data) - LBound(data) + 2 & ">")
   Response.Write("<FONT SIZE=+2>" & titulo & "</FONT></TH></TR>" & chr(13))
   Response.Write("<TR><TD VALIGN=TOP ALIGN=RIGHT>" & chr(13))

   'encontra o maior valor
   Dim maior_valor
   maior_valor = data(LBound(data))

   Dim i
   for i = LBound(data) to UBound(data) - 1
  	if data(i) > maior_valor then maior_valor = data(i)
   next

   'imprime o maior valor no topo do gráfico
   Response.Write("<b>" & maior_valor & "</b>-" & "</TD>")

   Dim largura_percentual
   largura_percentual = CInt((1 / (UBound(data) - LBound(data) + 1)) * 100)

For i = LBound(data) to UBound(data) - 1
  Response.Write(" <TD VALIGN=BOTTOM ROWSPAN=2 WIDTH=" & largura_percentual & "% >" & chr(13))
  Response.Write("   <IMG SRC=""" & barImage & """ WIDTH=100% HEIGHT=" & CInt(data(i)/maior_valor
 * grafaltura) & ">" & chr(13))
  Response.Write(" </TD>" & chr(13))
Next

  Response.Write("</TR>")
  Response.Write("<TR><TD VALIGN=BOTTOM ALIGN=RIGHT><b>0</b></TD></TR>")

  'Imprime o rodape
  Response.Write("<TR><TD ALIGN=RIGHT VALIGN=BOTTOM>" & eixos & "</TD>" & chr(13))
  for i = LBound(rotulos) to UBound(rotulos) - 1
    Response.Write("<TD VALIGN=BOTTOM ALIGN=CENTER>" & rotulos(i) & "</TD>" & chr(13))
  next
  Response.Write("</TR>" & chr(13))
  Response.Write("</TABLE>")
end sub

'abre conexao com banco de dados
Dim objConnection
Set objConnection = Server.CreateObject("ADODB.Connection")
objConnection.Open "DSN=Faltas"

Dim SQL
SQL = "SELECT Aluno,Faltas FROM Alunos"

Dim rsFaltas
Set rsFaltas = Server.CreateObject("ADODB.Recordset")
rsFaltas.Open SQL, objConnection, adOpenStatic

Encontra o total de registros do arquivo
Dim numRegistros
numRegistros = rsFaltas.RecordCount

Define os vetores que irão armazenar as faltas e o nome dos alunos
Dim VetorFaltas(), VetorNomes()
Redim VetorFaltas(numRegistros)
Redim VetorNomes(numRegistros)

Dim i
for i = 0 to numRegistros-1
	VetorFaltas(i) = rsFaltas("Faltas")
	VetorNomes(i) = rsFaltas("Aluno")
	rsFaltas.MoveNext
next

%>

<HTML>
<BODY>
<CENTER>
<% BarChart VetorFaltas,VetorNomes,"Faltas dos Alunos da 1a. Serie - Março/Abril ","Alunos" %>
</CENTER>
</BODY>
</HTML>

<%
	rsFaltas.Close
	Set rsFaltas = Nothing

	objConnection.Close
	Set objConnection = Nothing
%>

Obs: Para realizar a conexão foi criado um DSN com o nome - Faltas. Veja como criar um DSN em - Criando um Data Source Name - DSN

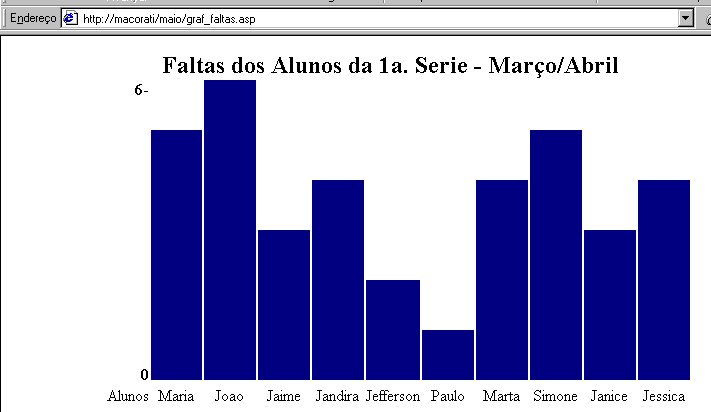

O Resultado gerado pelo arquivo graf_faltas.asp é o seguinte:

Nada mal ?

Vamos destacar somente as partes principais do código do arquivo graf_faltas.asp:

1- Define a largura e altura do gráfico e o arquivo de imagem que usamos para montar o gráfico

Const grafaltura = 300
Const graflargura = 600
Const barImage = "img_graf.gif"

2-As funções UBound() e LBound() são usadas para determinar o maior e o menor valores dos Vetores

Dim maior_valor
maior_valor = data(LBound(data))

3-Utilizamos vetores para armazenar os valores da tabela alunos

Dim VetorFaltas(), VetorNomes()
Redim VetorFaltas(numRegistros)
Redim VetorNomes(numRegistros)

for i = 0 to numRegistros-1
VetorFaltas(i) = rsFaltas("Faltas")
VetorNomes(i) = rsFaltas("Aluno")
rsFaltas.MoveNext
next

4- A chamada da função é feita pela seguinda linha de código:

<% BarChart VetorFaltas,VetorNomes,"Faltas dos Alunos da 1a. Serie - Março/Abril ","Alunos" %>

Até o próximo artigo...

José Carlos Macoratti
