Curso Entity Framework - Trabalhando com Múltiplos Diagramas - XXXI

  Na aula de hoje vou mostrar como podemos trabalhar com múltiplos diagramas no Entity Framework. (aula anterior)


Chegou o Curso ASP .NET MVC 5 Vídeo Aulas (C#)
 Clique e Confira

Quando você cria um modelo usando o assistente para Entity Data Model do Designer do Entity Framework é criado um arquivo .edmx que é adicionado a sua solução. Este arquivo define como as entidades estão mapeadas para o banco de dados.

Quando o primeiro modelo de entidades é criado o Designer do EF cria de forma padrão um diagrama chamado de Diagram1 que permite visualizar as entidades mapeadas e suas associações no Designer.

A partir do Visual Studio 2012 podemos trabalhar com múltiplos diagramas e realizar operações com as entidades entre os diagramas, como incluir um novo diagrama, mover entidades entre diagramas, etc., que iremos abordar nesta aula.

Preparando o ambiente

Vamos usar a solução  EF6_EscolaDB criada na aula 11 - Entity Framework - Consultas Projeção -  para mostrar como trabalhar com múltiplos diagramas.

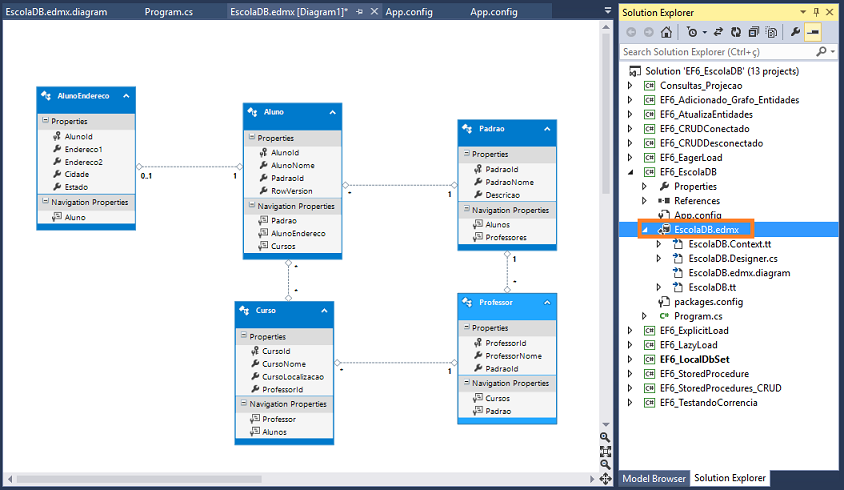

Abra a solução EF6_EscolaDB desta aula e selecione o arquivo EscolaDB.edmx criado nesta solução para visualizar o modelo de entidades mapeado no Designer EF:

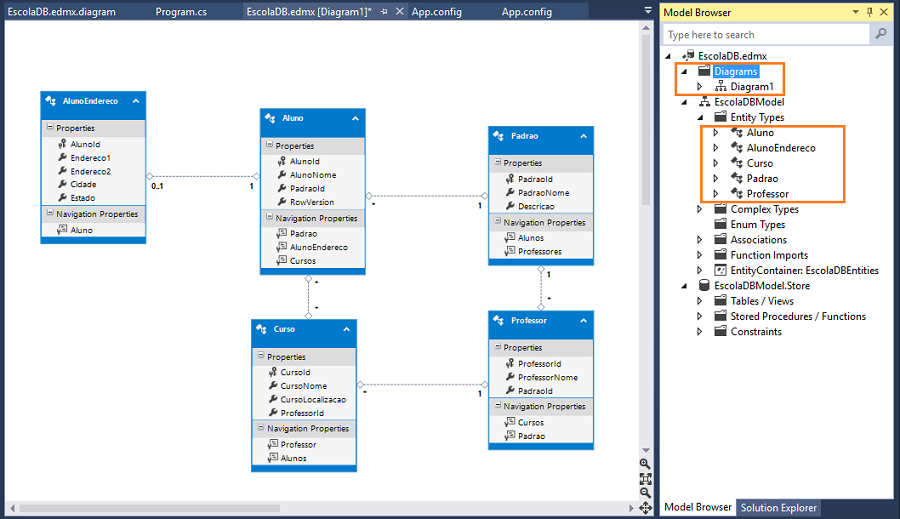

A seguir abra a janela Model Browser que irá exibir os objetos do arquivo .edmx e onde poderemos ver o diagrama padrão Diagram1 bem como as entidades e suas associações :

Adicionando um novo Diagrama e arrastando e soltando entidades do Model Browser

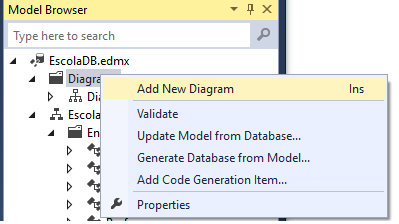

Para incluir um novo diagrama clique com o botão direito sobre o nó Diagrams e a seguir clique em Add New Diagram;

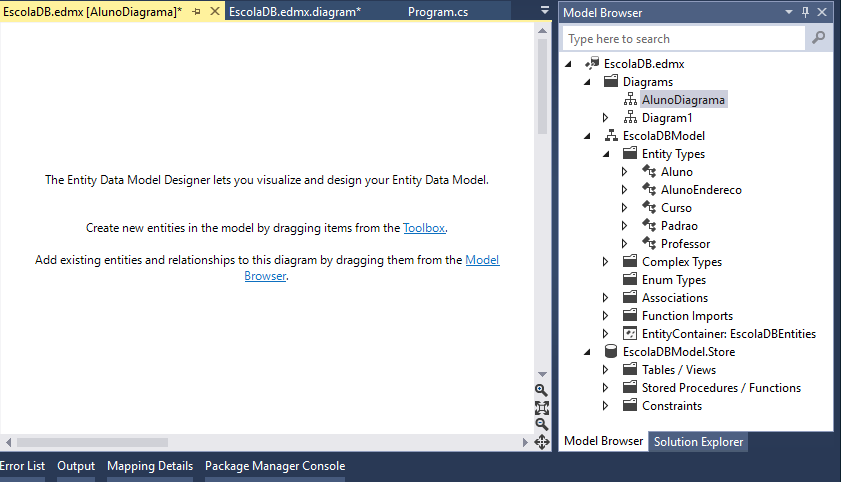

A seguir informe o nome do novo Diagram : AlunoDiagrama

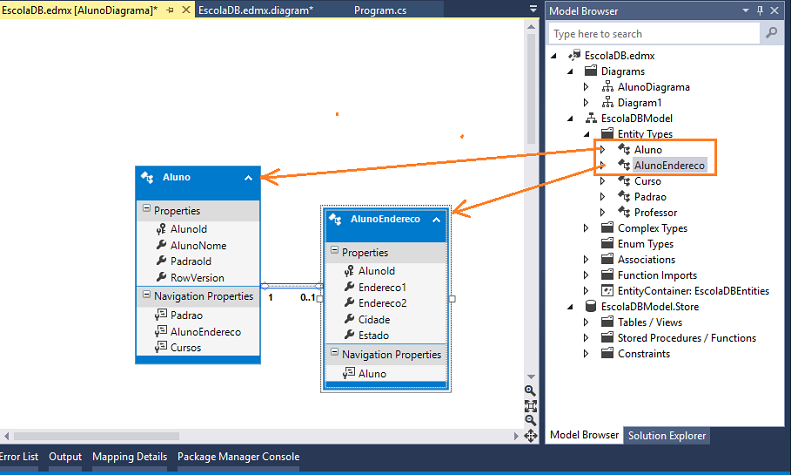

Agora selecione as entidades Aluno e AlunoEndereco em Entity Types e arrastando-as solte-as no novo diagrama AlunoDiagrama no Designer EF:

Pronto. Acabamos de criar um novo diagrama e incluir entidades neste diagrama.

Movendo entidades de um diagrama existente para um novo diagrama

Vamos agora mover entidades do diagrama Diagram1 para o novo diagrama AlunoDiagrama.

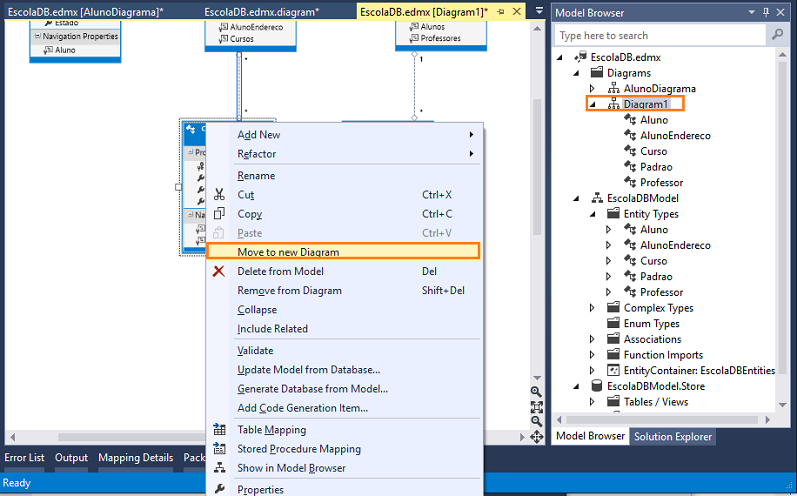

Abra o diagrama Diagram1 e selecione as entidades que deseja mover (estou selecionando a entidade Curso) clicando com o botão direito do mouse e selecionando a opção Move to new Diagram:

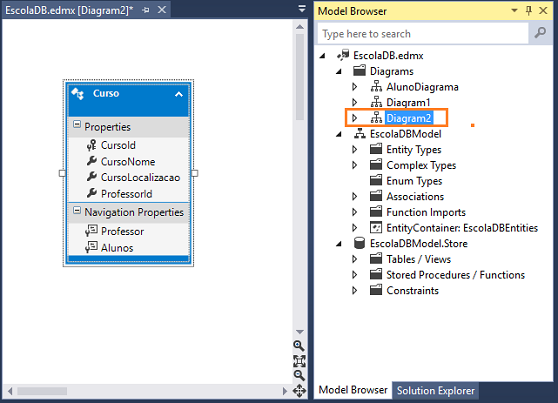

Será criado um novo diagrama com o nome padrão Diagram2 (Você pode alterar o nome do diagrama) contendo a entidade que foi selecionada no diagrama de origem:

Incluindo entidades relacionadas em diagrama

Podemos também incluir as entidades relacionadas de uma entidade particular no diagrama.

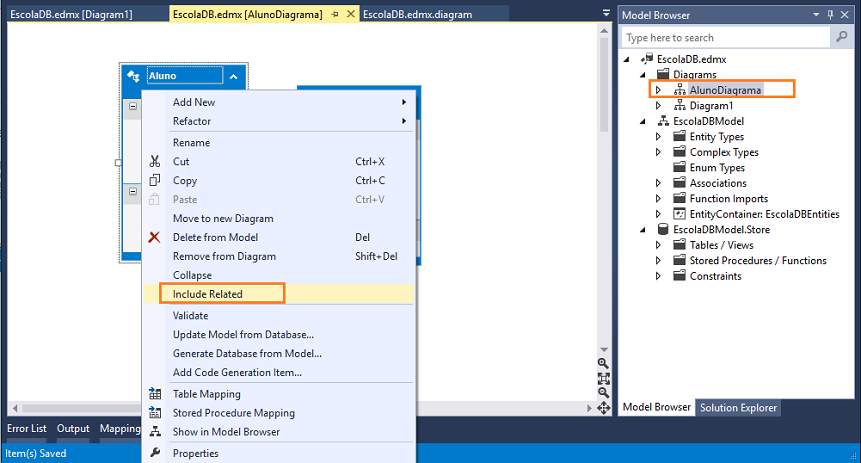

Abra o diagrama AlunoDiagrama que criamos anteriormente e selecione a entidade Aluno, clicando com o botão direito do mouse e a seguir clicando em Include Related:

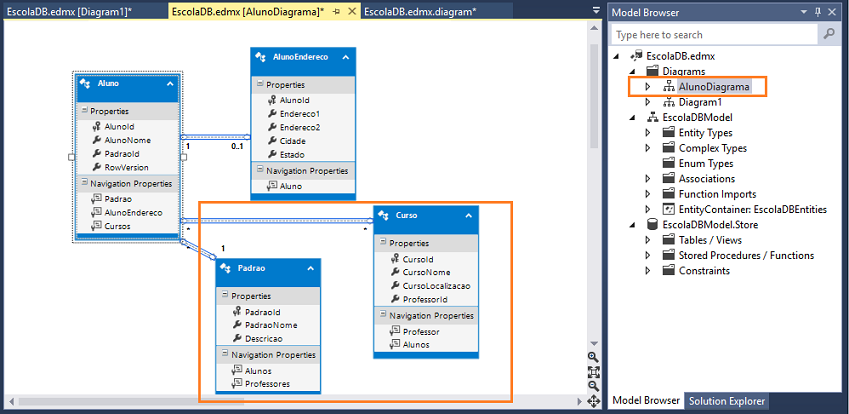

As respectivas entidades Padrao e Curso, relacionadas com a entidade Aluno, serão incluídas no diagrama conforme vemos na figura abaixo:

Removendo entidades de um diagrama

Você pode remover uma ou mais entidades de um diagrama de forma bem simples.

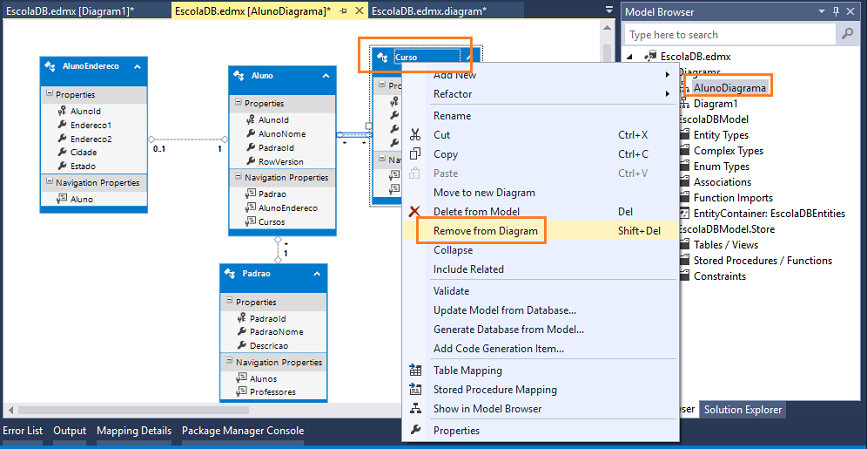

Abra o diagrama AlunoDiagrama, selecione a entidade Curso e clique com o botão direito do mouse e a seguir selecione a opção Remove from diagram:

A entidade será removida do diagrama.

A remoção da entidade do diagrama apenas remove a entidade do diagrama e não do modelo de entidades. Para remover a entidade do Modelo de entidades selecione a opção Delete from Model.(Isso fará com que você não possa acessar mais essa entidade)

E assim concluímos nosso curso abordando os principais recursos do Entity Framework 6.0.

Um bom estudo.
