WPF - Usando o Controle TreeView

O controle TreeView é utilizado para exibir dados de natureza hierárquica tais como organogramas organizacionais , dados hierárquicos , arquivos e diretórios , etc.

Um exemplo bem conhecido dessa interface é o Windows Explorer. Dependendo do seu projeto pode ser interessante usar os recursos deste controle.

Recursos usados

Visual Studio 2013 Express for windows desktop
Linguagem Visual Basic

Objetivos

Apresentar as propriedades e recursos do controle TreeView da WPF

Aprendizado

Usar as propriedades e métodos do controle Treeview
Preencher um TreeView com Itens
Preencher um TreeView com Itens via código
Deletar itens de um controle TreeView
Exibir Imagens em um TreeView
Exibir checkboxes e imagens em um TreeView

Conceitos Básicos

Um controle TreeView assemelha-se a uma árvore(tree) que é constituída por ramificações , que por sua vez são constituídas por muitos 'nós'.

Um nó pode ser expandido ou retraído, dependendo se possuir ou não nós filhos(child) descendentes. No nível superior ficam as raízes (root), e cada nó raiz pode ter qualquer quantidade de nós filhos.

Se você já trabalhou com o controle TreeView em formulários Windows (WinForms), você pode pensar no controle TreeView como sendo fácil de usar mas difícil de customizar.

Com o WPF, à primeira vista, pode parecer o contrário. Em um primeiro contato como TreeView no ambiente WPF, parece que é complicado usar o controle mas muito fácil de personalizá-lo. Assim como a maioria dos outros controles do WPF, o TreeView é quase lookless, ou seja, as suas funcionalidades estão separadas da sua aparência.

Assim como com o controle ListView, o controle TreeView possui o seu próprio tipo de item, o TreeViewItem, que você pode usar para preencher o TreeView. Se você vem do mundo WinForms, você provavelmente vai querer começar gerando TreeViewItem e adicionando-os à propriedade Items, e isso é realmente possível.

Mas no ambiente WPF, a forma preferida de começar com TreeView é a de vincular o TreeView a uma estrutura de dados hierárquica e, em seguida, usar um modelo apropriado para processar o conteúdo.

De forma geral um programa WPF é composto por duas partes básicas :

Arquivo XML chamado XAML (eXtended Aplication Markup Language, a pronúncia é “zémel”) - contém as diretrizes da interface
Código para .NET (que pode ser escrito em qualquer linguagem compatível, VB.NET, C#, etc).

No ambiente WPF a tag <TreeView> representa um controle TreeView WPF no XAML:

As propriedades Width(largura) e Height(altura) representam a largura e a altura de um TreeView;
A propriedade Name representa o nome do controle, que é um identificador exclusivo de um controle;
A propriedade Margin diz a localização de um TreeView no controle pai;
As propriedades HorizontalAlignment e VerticalAlignment são usadas para definir os alinhamentos horizontal e vertical;

Mas o que vem a ser XAML ?

XAML é uma linguagem de marcação baseada na linguagem XML para especificação e definição de características de classes.

XAML é utilizado principalmente para a especificação de aspectos estáticos e visual da interface do usuário através da definição propriedades de objetos da classe

Podemos produzir código XAML usando ferramentas de layout de interface do usuário, tais como o Expression Blend, mas podemos também definir código XAML à mão digitando diretamente as tags específicas e/ou arrastando e soltando os controles WPF a partir da ToolBox;
Ferramentas de layout de interface do usuário, tais como o Expression Blend são freqüentemente usados por designers gráficos ao invés de programadores;
A linguagem VB .NET (ou C #) é usada principalmente para especificar a maioria das partes ativas de um programa como o fluxo de controle e de manipuladores de mensagens;

O trecho de código a seguir define o nome, altura, largura e define o alinhamento horizontal para esquerda e o alinhamento vertical para o topo de um controle TreeView no XAML:

Criando o projeto no VS 2013 e iniciando com o TreeView

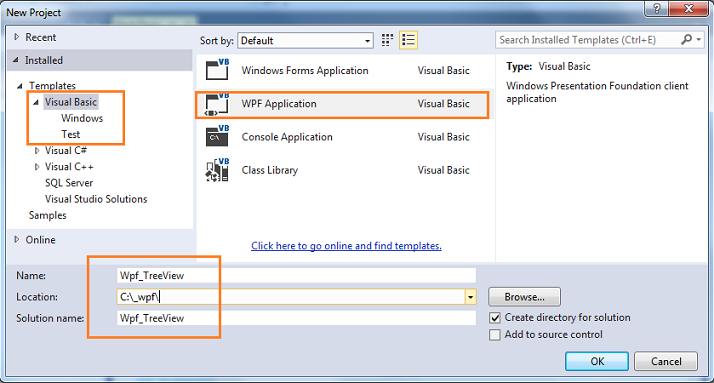

Abra o Visual Studio 2013 for windows desktop e clique em New Project;

A seguir selecione a linguagem Visual Basic e o template WPF Application informando o nome Wpf_TreeView e clicando no botão OK;

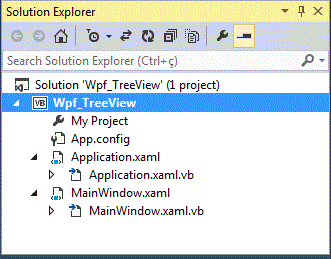

O template WPF Application produz a solução que é constituído de duas classes:

Application - Classe derivada da classe Application
MainWindow - Classe derivada da classe Window

Cada uma dessas classes é implementada como dois arquivos de código na solução:

Dois arquivos que implementam a classe Application : um arquivo XAML e outro arquivo VB .NET;
Dois arquivos que implementam a classe Window : um arquivo XAML e outro arquivo VB .NET;

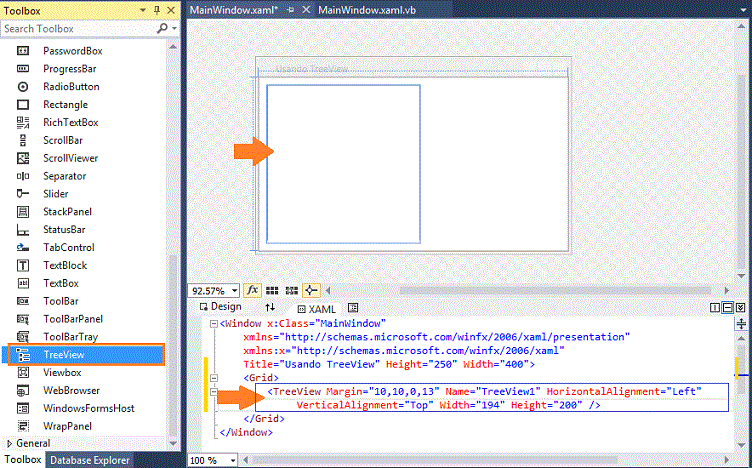

Vamos iniciar abrindo o arquivo MainWindow.xaml e incluindo a partir da ToolBox um controle TreeView editor XAML conforme abaixo:

Adicionando Itens ao controle TreeView

Um controle TreeView abriga uma coleção de TreeViewItem. A propriedade Header é o texto do item que é exibido.

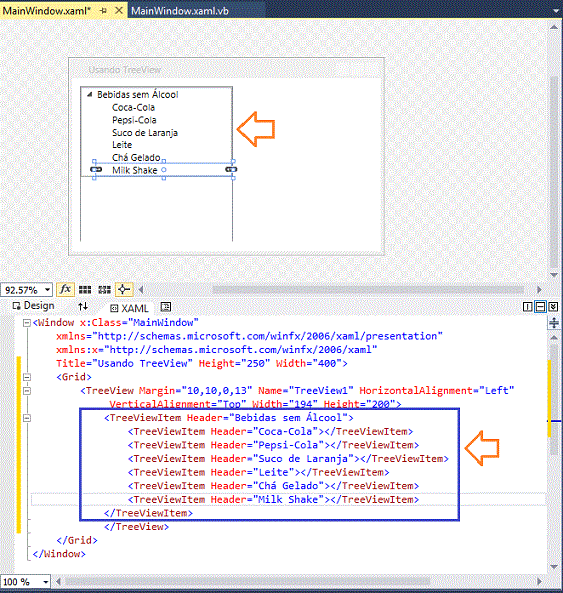

A seguir vamos incluir itens no nosso controle TreeView. Vamos adicionar um item pai e seis itens filhos ao controle TreeView : TreeView1.

Executando o projeto será exibido o nó Pai retraído. Basta clicar para expandir e exibir os itens conforme abaixo:

Podemos criar uma hierarquia de nós usando o objeto TreeViewItem. No menu PROJECT clique em Add Window e aceite o nome padrão Window1.xaml.

A seguir inclua o código baixo no arquivo Window1.xaml :

<Window x:Class="Window1"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="TreeView - Exemplos" Height="300" Width="300">
    <Grid>
        <TreeView>
            <TreeViewItem Header="Nível 1" IsExpanded="True">
                <TreeViewItem Header="Nível 2.1" />
                <TreeViewItem Header="Nível 2.2" IsExpanded="True">
                    <TreeViewItem Header="Nível 3.1" />
                    <TreeViewItem Header="Nível 3.2" />
                </TreeViewItem>
                <TreeViewItem Header="Nível 2.3" />
            </TreeViewItem>
        </TreeView>
    </Grid>
</Window>

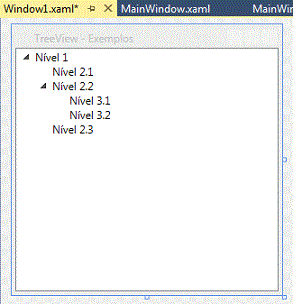

Note que definimos a propriedade IsExpanded=True da classe TreeViewItem para expandir os dois itens Pais e exibi-los durante a execução.

Adicionando Itens ao controle TreeView via código

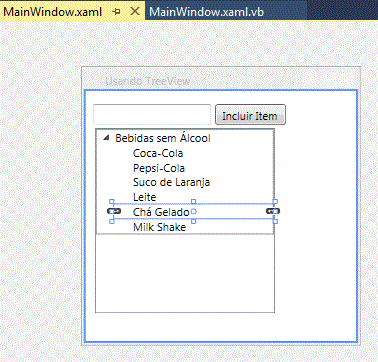

Vamos agora mostrar como podemos incluir itens em um TreeView via código. Para isso vamos alterar a nossa interface incluindo um controle TextBox e um controle Button no XAML.

TextBox : Name= txtNovoItem
Button : Name = btnIncluirItem , evento Click = btnIncluirItem_Click

<Window x:Class="MainWindow"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="Usando TreeView" Height="300" Width="300">
    <Grid>
        <TextBox Height="23" HorizontalAlignment="Left" Margin="8,14,0,0"  Name="txtNovoItem"
VerticalAlignment="Top" Width="127" />
        <Button Height="23" Margin="140,14,0,0" Name="btnIncluirItem" VerticalAlignment="Top"
HorizontalAlignment="Left" Width="76" Click="btnIncluirItem_Click">
            Incluir Item
        </Button>
        <TreeView Margin="10,40,0,13" Name="TreeView1" HorizontalAlignment="Left"
             VerticalAlignment="Top" Width="194" Height="200">
            <TreeViewItem Header="Bebidas sem Álcool">
                <TreeViewItem Header="Coca-Cola"></TreeViewItem>
                <TreeViewItem Header="Pepsi-Cola"></TreeViewItem>
                <TreeViewItem Header="Suco de Laranja"></TreeViewItem>
                <TreeViewItem Header="Leite"></TreeViewItem>
                <TreeViewItem Header="Chá Gelado"></TreeViewItem>
                <TreeViewItem Header="Milk Shake"></TreeViewItem>
            </TreeViewItem>
         </TreeView>
    </Grid>
</Window>

Agora vamos definir o código do evento Click associado ao controle Button no code-behind. Para isso clique duas vezes sobre o controle Button - btnIncluirItem - e digite o código abaixo:

   Private Sub btnIncluirItem_Click(sender As Object, e As RoutedEventArgs)
        Dim novoItemFilho As New TreeViewItem
        novoItemFilho.Header = txtNovoItem.Text
        TreeView1.Items.Add(novoItemFilho)
    End Sub

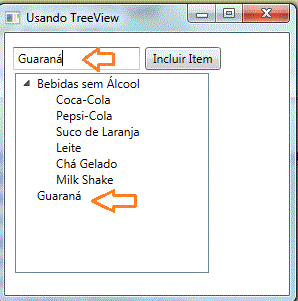

Executando o projeto e informando um nome da caixa de texto e clicando no botão Incluir Item, iremos obter:

Deletando Itens ao controle TreeView

Podemos usar os métodos Remove e RemoveAt do controle TreeView para deletar um item de uma coleção de itens no TreeView. O método RemoveAt usa o índice do item na coleção.

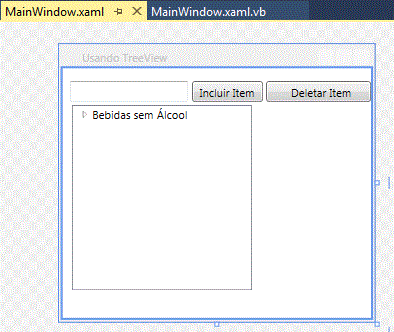

Vamos incluir um novo controle Button no projeto com o nome btnDeletarItem e evento btnDeletarItem_Click no arquivo MainWindow.xaml:

<Window x:Class="MainWindow"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="Usando TreeView" Height="300" Width="340.895">
    <Grid>
        <TextBox Height="23" HorizontalAlignment="Left" Margin="8,14,0,0"
                 Name="txtNovoItem" VerticalAlignment="Top" Width="127" />
        <Button Height="23" Margin="140,14,0,0" Name="btnIncluirItem" VerticalAlignment="Top"
                HorizontalAlignment="Left" Width="76" Click="btnIncluirItem_Click">
            Incluir Item
        </Button>
        <Button Height="23" Margin="220,14,0,0" Name="btnDeletarItem" VerticalAlignment="Top"
Click="btnDeletarItem_Click">
            Deletar Item
        </Button>
        <TreeView Margin="10,40,0,13" Name="TreeView1" HorizontalAlignment="Left"
             VerticalAlignment="Top" Width="194" Height="200">
            <TreeViewItem Header="Bebidas sem Álcool">
                <TreeViewItem Header="Coca-Cola"></TreeViewItem>
                <TreeViewItem Header="Pepsi-Cola"></TreeViewItem>
                <TreeViewItem Header="Suco de Laranja"></TreeViewItem>
                <TreeViewItem Header="Leite"></TreeViewItem>
                <TreeViewItem Header="Chá Gelado"></TreeViewItem>
                <TreeViewItem Header="Milk Shake"></TreeViewItem>
            </TreeViewItem>
            </TreeView>
    </Grid>
</Window>

Agora vamos definir o código do evento Click associado ao controle Button no code-behind. Para isso clique duas vezes sobre o controle Button - btnDeletarItem - e digite o código abaixo:

 Private Sub btnDeletarItem_Click(sender As Object, e As RoutedEventArgs)
        TreeView1.Items.RemoveAt(TreeView1.Items.IndexOf(TreeView1.SelectedItem))
 End Sub

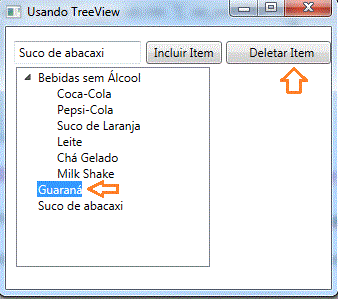

Execute o projeto e inclua alguns itens via botão Incluir Item. A seguir selecione um item e clique no botão - Deletar Item. O resultado será a exclusão do item conforme podemos ver nas figuras abaixo:

O código usado somente remove itens Pai do TreeView e não itens Filhos ou subitens. Para remover um item Filho primeiro temos que encontrar o item selecionado e então chamar o método Remove ou RemoveAt.

Vamos alterar o código do evento Click do botão Deletar Item para que possamos deletar tanto itens Pai como Filhos.

Private Sub btnDeletarItem_Click(sender As Object, e As RoutedEventArgs)
      'TreeView1.Items.RemoveAt(TreeView1.Items.IndexOf(TreeView1.SelectedItem))
        'Dim item As TreeViewItem = TreeView1.SelectedItem
         'pega o item selecionado
        Dim item As TreeViewItem = DirectCast(TreeView1.SelectedItem, TreeViewItem)
       'verifica se existem itens no treeview e a seguir se é um item pai ou filho
      If TreeView1.Items.Count > 0 Then
           ' é um item de nivel maior
            If item.Parent.Equals(TreeView1) Then
                TreeView1.Items.Remove(item)
            Else
                Dim parent As TreeViewItem = TryCast(TryCast(TreeView1.SelectedItem, TreeViewItem).Parent, TreeViewItem)
               parent.Items.Remove(TreeView1.SelectedItem)
            End If
        End If
    End Sub

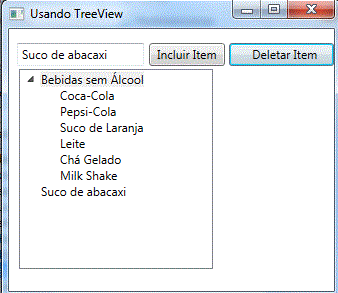

Com o código acima agora podemos deletar tanto nós pais como filhos. Estamos fazendo isso usando o método Remove.

Exibindo imagens no controle TreeView

Podemos colocar qualquer o controle dentro de um TreeViewItem como uma imagem e texto. Para exibir uma imagem lado a lado com algum texto, vamos colocar um controle Image e um controle TextBlock dentro de um StackPanel.

A propriedade Image.Source leva o nome da imagem que você gostaria de exibir no controle Image e propriedade TextBlock.Text recebe uma string do texto que você gostaria de exibir no TextBlock.

O seguinte trecho de código adiciona uma imagem e texto em um TreeViewItem. A dica aqui é adicionar a imagem e o texto ao cabeçalho dos TreeViewItems.

<TreeViewItem Name="Filho1">
    <TreeViewItem.Header>
        <StackPanel Orientation="Horizontal">
            <Image Source="cafe.jpg" Height="30"></Image>
            <TextBlock Text="Café"></TextBlock>
        </StackPanel>
    </TreeViewItem.Header>
</TreeViewItem>

No menu PROJECT clique em Add Window e aceite o nome padrão Window2.xaml.

A seguir inclua o código baixo no arquivo Window1.xaml :

<Window x:Class="Window2"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="TreeView - Imagens" Height="200" Width="250">
    <Grid>
        <TreeView>
            <TreeViewItem Header="Bebidas sem Álcool">
            <TreeViewItem Name="Filho1">
                <TreeViewItem.Header>
                    <StackPanel Orientation="Horizontal">
                        <Image Source="cafe.jpg" Height="30"></Image>
                        <TextBlock Text="Café"></TextBlock>
                    </StackPanel>
                </TreeViewItem.Header>
            </TreeViewItem>
            <TreeViewItem Name="Child2">
                <TreeViewItem.Header>
                    <StackPanel Orientation="Horizontal">
                        <Image Source="cha.jpg" Height="30"></Image>
                        <TextBlock Text="Chá"></TextBlock>
                    </StackPanel>
                </TreeViewItem.Header>
            </TreeViewItem>
            <TreeViewItem Name="Filho3">
                <TreeViewItem.Header>
                    <StackPanel Orientation="Horizontal">
                        <Image Source="laranja.jpg" Height="30"></Image>
                        <TextBlock Text="Suco de Laranja"></TextBlock>
                    </StackPanel>
                </TreeViewItem.Header>
            </TreeViewItem>
            <TreeViewItem Name="Filho4">
                <TreeViewItem.Header>
                    <StackPanel Orientation="Horizontal">
                        <Image Source="leite.jpg" Height="30"></Image>
                        <TextBlock Text="Leite"></TextBlock>
                    </StackPanel>
                </TreeViewItem.Header>
            </TreeViewItem>
            <TreeViewItem Name="Filho5">
                <TreeViewItem.Header>
                    <StackPanel Orientation="Horizontal">
                        <Image Source="Chocolate.jpg" Height="30"></Image>
                        <TextBlock Text="Chocolate"></TextBlock>
                    </StackPanel>
                </TreeViewItem.Header>
            </TreeViewItem>
            </TreeViewItem>
        </TreeView>
    </Grid>
</Window>

A seguir vamos incluir os arquivos .jpg referente as imagens usadas na raiz do projeto.

A seguir altere a propriedade StartupUri no arquivo Application.xaml conforme o código abaixo para abrir o arquivo Window2.xaml:

<Application x:Class="Application"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    StartupUri="Window2.xaml">
    <Application.Resources>
    </Application.Resources>
</Application>

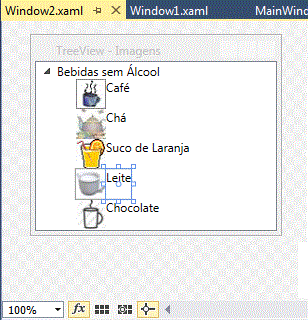

Agora executando o projeto iremos obter o resultado abaixo:

Exibindo um checkbox ao lado das imagens no controle TreeView

Para exibir um controle CheckBox ao lado das imagens vamos incluir um controle no interior dos TreeViewItens. A seguir vamos incluir o controle Image e TextBlock como sendo um conteúdo do CheckBox.

O seguinte trecho de código adiciona uma imagem e texto em um controle CheckBox que por sua vez esta no interior de um TreeViewItem.

<TreeViewItem Name="Filho1">
    <TreeViewItem.Header>
      <CheckBox Name="CoffieCheckBox">
        <StackPanel Orientation="Horizontal">
            <Image Source="cafe.jpg" Height="30"></Image>
            <TextBlock Text="Café"></TextBlock>
        </StackPanel>
      </CheckBox>
    </TreeViewItem.Header>
</TreeViewItem>

Para o nosso exemplo o código ficaria assim:(usei somente 3 imagens para abreviar o código)

<Window x:Class="Window2"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="TreeView - Imagens" Height="200" Width="250">
    <Grid>
        <TreeView>
            <TreeViewItem Header="Bebidas sem Álcool">
            <TreeViewItem Name="Filho1">
                <TreeViewItem.Header>
                        <CheckBox Name="chkboxCafe">
                          <StackPanel Orientation="Horizontal">
                             <Image Source="cafe.jpg" Height="30"></Image>
                              <TextBlock Text="Café"></TextBlock>
                         </StackPanel>
                    </CheckBox>
                    </TreeViewItem.Header>
            </TreeViewItem>
            <TreeViewItem Name="Child2">
                <TreeViewItem.Header>
                    <CheckBox Name="chkboxCha">
                        <StackPanel Orientation="Horizontal">
                           <Image Source="cha.jpg" Height="30"></Image>
                           <TextBlock Text="Chá"></TextBlock>
                        </StackPanel>
                    </CheckBox>
                </TreeViewItem.Header>
            </TreeViewItem>
            <TreeViewItem Name="Filho3">
                <TreeViewItem.Header>
                      <CheckBox Name="chkboxLaranja">
                          <StackPanel Orientation="Horizontal">
                            <Image Source="laranja.jpg" Height="30"></Image>
                            <TextBlock Text="Suco de Laranja"></TextBlock>
                         </StackPanel>
                      </CheckBox>
                    </TreeViewItem.Header>
            </TreeViewItem>
            </TreeViewItem>
        </TreeView>
    </Grid>
</Window>

Executando o projeto iremos obter :

Percorrendo todos os itens de um controle TreeView

Também podemos percorrer os itens de um controle TreeView facilmente.

No trecho de código abaixo, colocado no evento Click de um controle Button - btnExpandir, estamos percorrendo cada item do TreeView e expandindo os itens usando uma coleção de itens e um laço for each:

  Private Sub btnExpandir_Click(sender As Object, e As RoutedEventArgs)
        If TreeView1.Items.Count > 0 Then
            Dim itens As ItemCollection = TreeView1.Items
            For Each node As TreeViewItem In itens
                node.IsExpanded = True
            Next
        End If
    End Sub

Dessa forma fiz um breve introdução ao controle TreeView no WPF.

Aguarde mais artigos sobre o assunto em breve.

Pegue o projeto completo aqui: Wpf_TreeView.zip

João 1:1 No princípio era o Verbo, e o Verbo estava com Deus, e o Verbo era Deus.

João 1:2 Ele estava no princípio com Deus.

João 1:3 Todas as coisas foram feitas por intermédio dele, e sem ele nada do que foi feito se fez.

João 1:4 Nele estava a vida, e a vida era a luz dos homens;

Veja os Destaques e novidades do SUPER DVD Visual Basic (sempre atualizado) : clique e confira !

Quer migrar para o VB .NET ?

Veja mais sistemas completos para a plataforma .NET no Super DVD .NET , confira...
Curso Básico VB .NET - Vídeo Aulas

Quer aprender C# ??

Chegou o Super DVD C# com exclusivo material de suporte e vídeo aulas com curso básico sobre C#.
Curso C# Basico - Video Aulas

Referências:

José Carlos Macoratti

WPF - Usando o Controle TreeView

TreeView - Importanto arquivo no formato csv - Macoratti.net

Seção WPF do Site - Macoratti.net

Apresentando o WPF - Macoratti.net

WPF - Revisão de conceitos - Macoratti.net

WPF- Gerenciando o Layout - Macoratti.net
