C# - Criando gráficos com o componente Chart


Se você precisa criar gráficos usando a linguagem C# então ganhou o dia pois este artigo mostra como fazer isso usando o componente Chart que já vem com a versão do Visual C# 2010 Express Edition.

Obs: Este artigo foi baseado no meu artigo para VB .NET - VB .NET - Criando gráficos no VB 2010 Express Edition - Macoratti.net

Já faz algum tempo que a Microsoft Liberou o .NET Chart Control , oriundo do Dundas Charts, como um add-on gratuito para a plataforma .NET versão 3.5, oferecendo dessa forma um recurso com possibilidades muitos interessantes para a geração de gráficos tanto com ASP .NET como com aplicações Windows Forms, uma área muito carente na plataforma .NET.

Então se você possui a versão do Visual C# 2008 a primeira coisa que você tem que fazer para ter disponível este recurso é efetuar os seguintes downloads:

Neste link você encontra exemplos e documentação sobre o componente: http://code.msdn.microsoft.com/mschart

Se você deseja seguir um caminho mais fácil basta fazer o download do Visual C# 2010 Express Edition e após instalar, verificar na aba Data o controle Chart já presente, instalado e pronto para ser usado.

Gerando gráficos com Chart

Abra o Visual C# 2010 Express Edition e no menu File clique em New Project e selecione o template Windows Forms Application informando o nome Graficos_Chart;

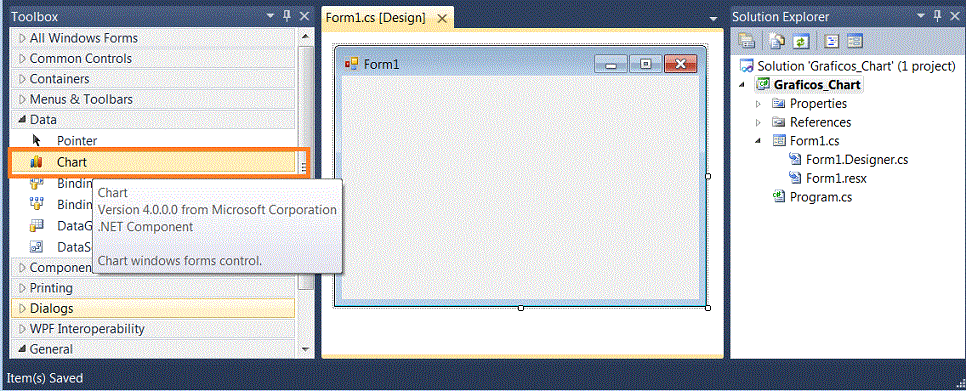

Abra a Toolbox na guia Data e verifique o componente Chart presente e pronto para ser usado.

Quando pensamos em gráficos queremos exibir dados de alguma fonte e como primeiro exemplo vamos preparar uma fonte de dados bem simples para usarmos como exemplo.

Vamos acessar usando o banco de dados Northwind.mdb e acessar a tabela Products selecionando o nome dos produtos e as unidades em estoque e criar um gráfico dos produtos e de seu estoque usando o controle Chart.

Gerando a fonte de dados (DataSource) usando um DataSet

Vamos iniciar criando um DataSource no menu Data clicando Add New Data Source;

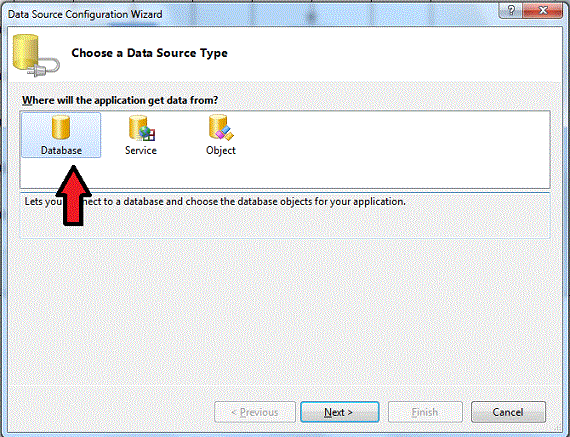

Nesta janela selecione DataBase e clique em Next>;

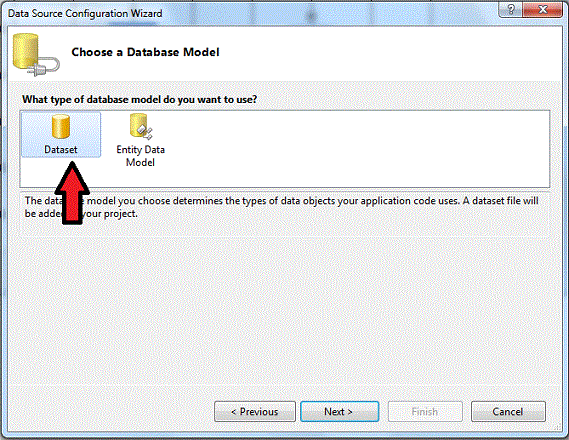

A seguir selecione o item DataSet e clique em Next>;

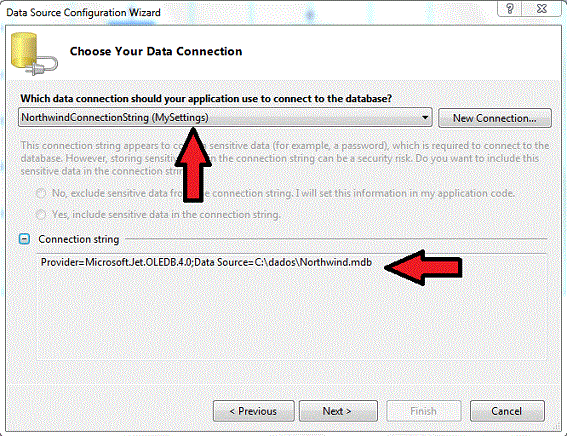

Defina a conexão com o banco de dados Northwind.mdb clicando em New Connection e selecionando este arquivo na pasta onde você o colocou;

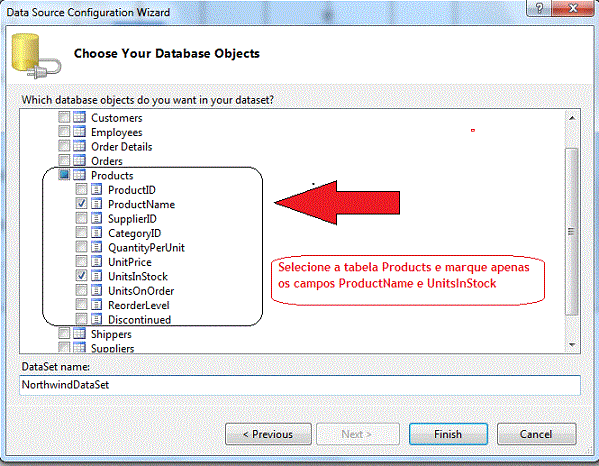

Selecione a tabela Products e marque apenas os campos ProductName e UnitsInStock e clique em Finish;

Será criado o DataSource representado pelo dataset NorthwindDataSet.xsd na janela Solution Explorer;

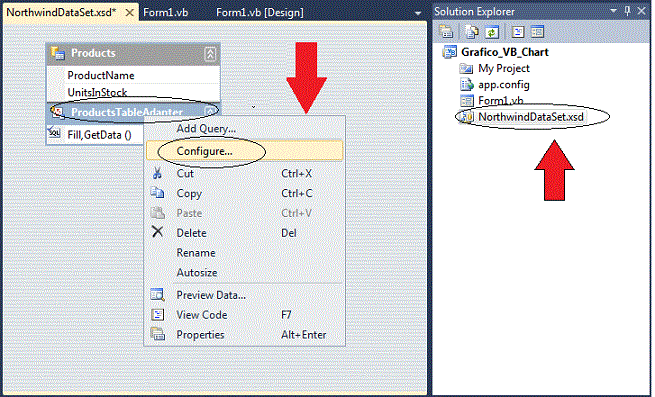

Selecione este arquivo e abra-o no descritor dataset; Clique com o botão direito sobre ProductsTableAdapter e selecione Configure;

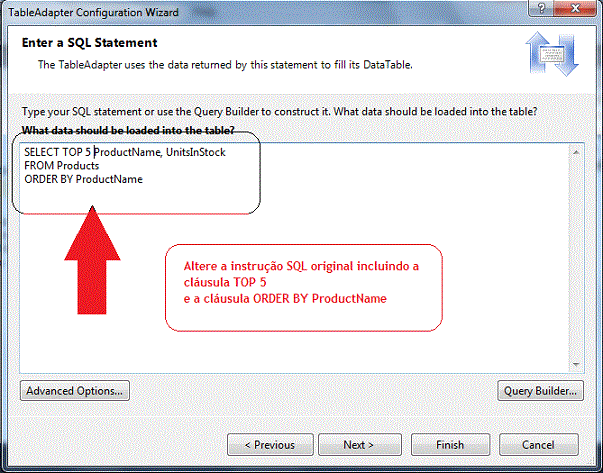

Na próxima janela altere a instrução SQL original : SELECT ProductName, UnitsInStock FROM Products   para

SELECT TOP 5 ProductName, UnitsInStock
FROM Products
ORDER BY ProductName

Assim estamos selecionando apenas os 5 primeiros produtos por ordem de  nome do produto;

Clique em Finish e salve o DataSet alterado.

Vamos agora criar o nosso gráfico com base no DataSource gerado.

Gerando o gráfico a partir do DataSource

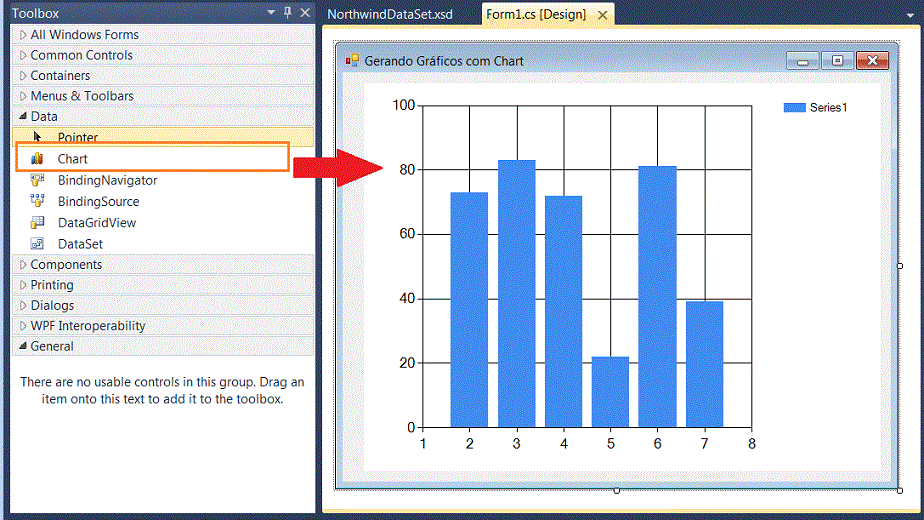

Selecione o formulário form1.vb e a partir da ToolBox arraste e solte o controle Chart no formulário ajustando o seu tamanho de forma adequada conforme a  figura abaixo:

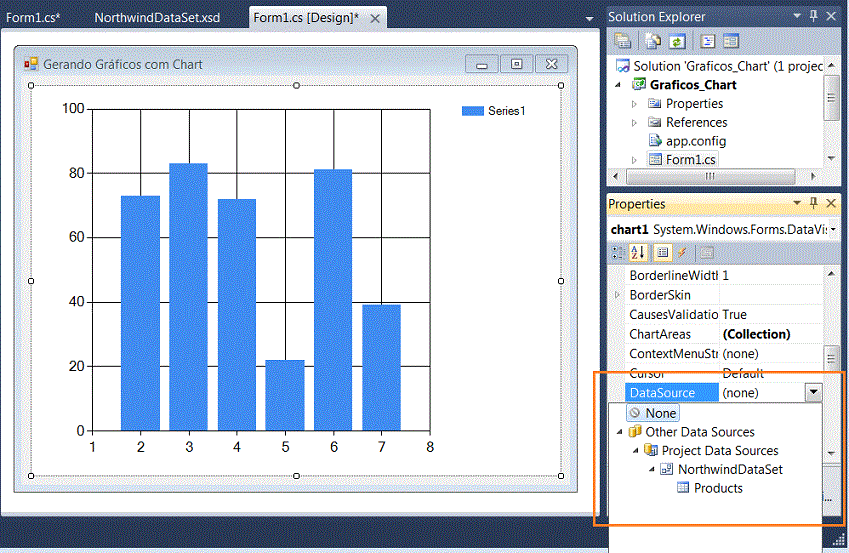

Selecione o controle Chart1 gerado no formulário e na janela de propriedades vamos definir a propriedade DataSource;

Clique nesta propriedade e selecione o dataset NorthwindDataSet gerado anteriormente e a tabela Products do DataSet;

Selecione a propriedade Series e clique ao lado de Collection para abrir a janela Series Collection Editor;

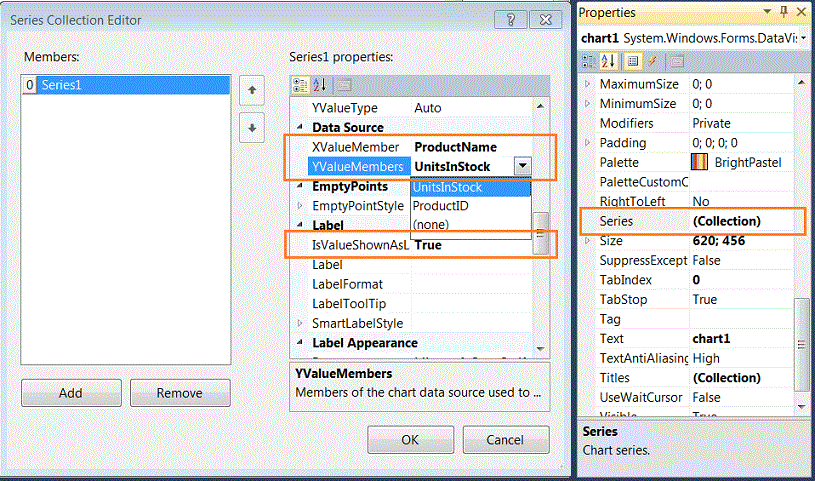

Expanda a propriedade DataSource e defina a propriedade XValueMember como igual a ProductName e YValueMember como igual a UnitsInStock;

Define também a propriedade IsValueShowAsLabel de Label como True e clique em OK;

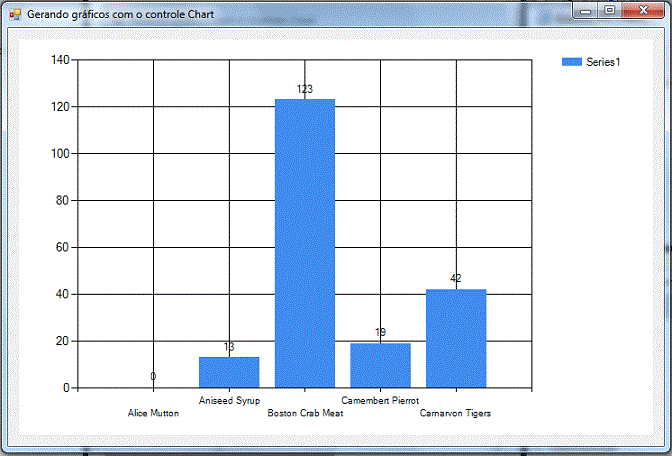

Executando o projeto agora você irá ver o seguinte gráfico:

Nada mal mas podemos melhorar... e vamos fazer isso incluindo os seguintes detalhes no gráfico:

Incrementando a aparência do gráfico

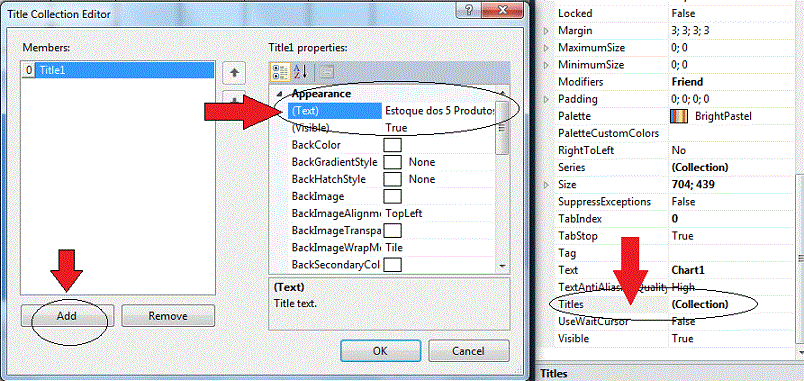

1- Incluir um Titulo no gráfico:

  1. Selecione a propriedade Titles e clique em Collection;
  2. Na janela Title Collection Editor clique no botão Add;
  3. Na propriedade Text digite o título do gráfico: Estoque dos 5 Produtos e clique em OK;

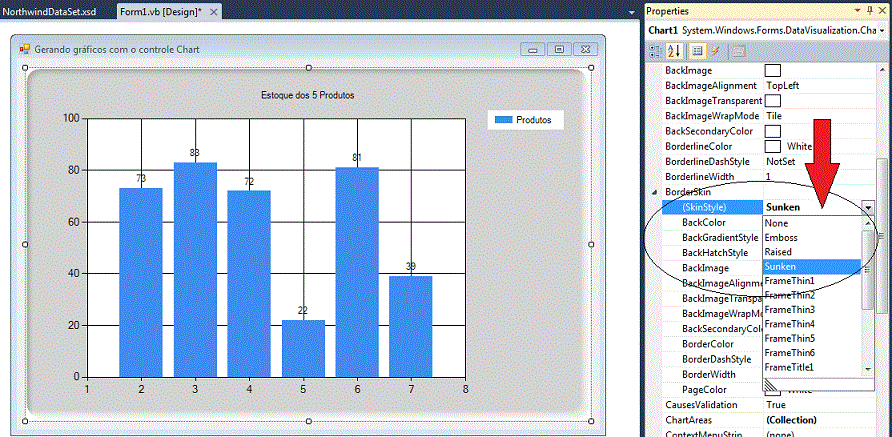

2- Definir uma aparência mais elegante para o nosso gráfico:

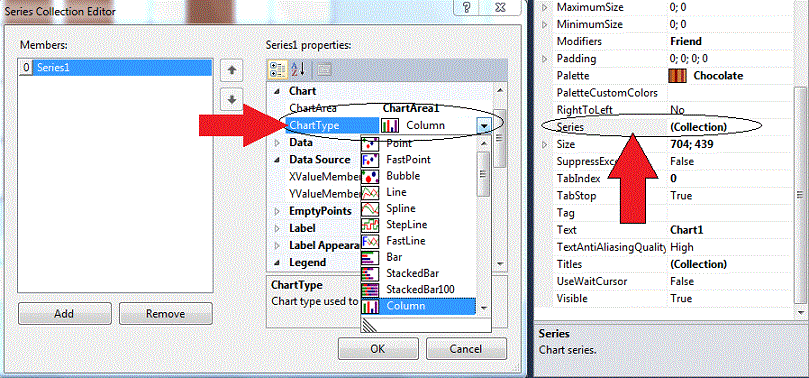

E desta forma podemos alterar também o tipo de gráfico exibido selecionando a propriedade Series e na propriedade Chart da janela Series Collection Editor definir a propriedade CharType para o tipo de gráfico desejado;

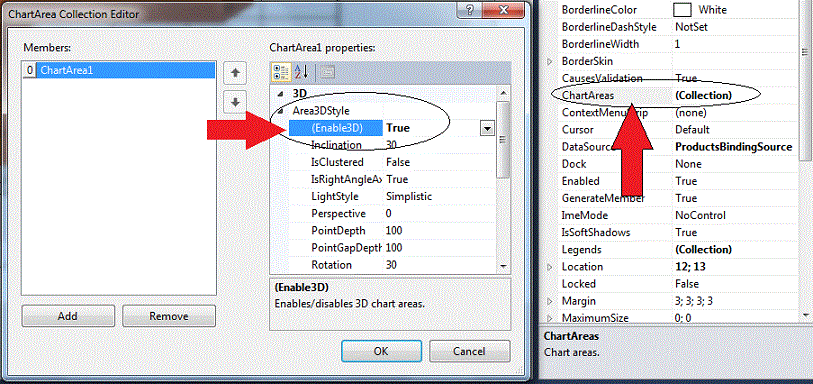

Para obtermos um gráfico em 3D basta selecionar a propriedade ChartAreas e expandindo a propriedade Area3DStyle da janela ChartArea Collection Editor , defina a propriedade Enabled3D como true;

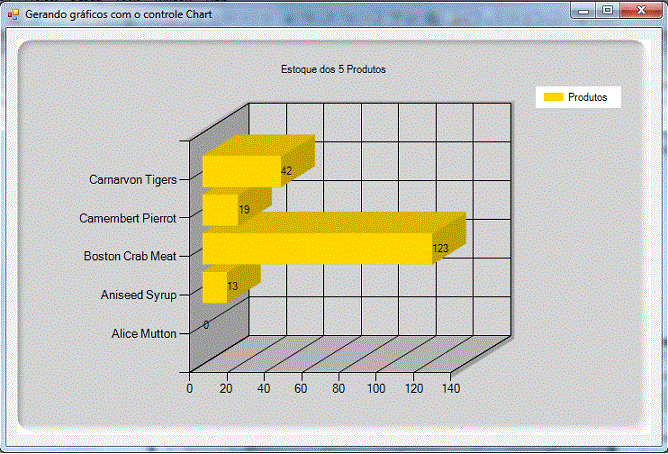

Após estas configurações executando o projeto iremos obter:

Um pouco melhor não é mesmo ???

Se você verificar o meu artigo sobre Chart usando o VB .NET vai notar que eu apenas repeti os mesmos procedimentos neste artigo.

Afinal o componente usado foi o mesmo.

Pegue o código completo usado no artigo aqui: Graficos_Chart_CSharp.zip
