.NET - O padrão de projeto Mediator

Os padrões de projeto são soluções prontas e testadas que podem ser aplicadas a situações específicas em um projeto de software.

Você tem um problema ???

Parabéns, seu problema já foi resolvido !!!

Basta encontrar o padrão que se encaixa ao seu problema...

Porque perder tempo tentando escrever código para um problema que você pensa que seja somente seu quando na verdade ele é um problema genérico que outros programadores já enfrentaram e JÁ resolveram ?

Hoje eu vou tratar do padrão Mediator.

Imagine a seguinte situação:

- Você desenvolveu um website para e-commerce bem simples onde existem 4 páginas onde os usuários podem consultar um catálogo de produtos e realizar compras;
- Neste cenário um usuário pode navegar entre as páginas e ai começam os problemas;
- O código em cada página precisa saber quando ir para uma nova página bem como ativar essa nova página;

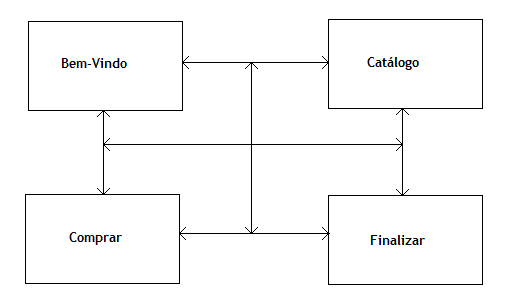

- Dessa forma , e mesmo com apenas 4 páginas, existem muitas possibilidades de conexões e de navegação entre as páginas;
- Esse cenário costuma a gerar uma grande quantidade de código duplicado em cada página;

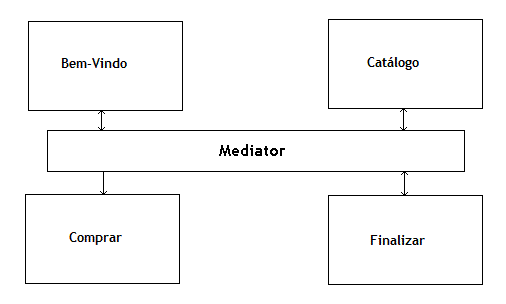

- Para resolver o problema o padrão Mediator pode ser usado para encapsular todo o código da navegação em um objeto separado de forma;
- Dessa forma cada página deverá apenas reportar qualquer alteração de estado para o objeto mediator que saberá qual página deve enviar;

Definição Formal

Define um objeto que encapsula como um conjunto de objetos interage.

O padrão Mediator promove um baixo acoplamento evitando que os objetos façam referência uns aos outros de forma explícita permitindo a você variar usa interação de forma independente.[GoF]

Problema

Como permitir que um grupo de objetos se comunique entre si sem que haja acoplamento entre eles ?

Como remover o forte acoplamento presente em relacionamentos muitos para muitos ?

Solução

Introduzir um mediator : Objetos podem se comunicar sem se conhecer.

- Um objeto Mediador deve encapsular toda a comunicação entre um grupo de objetos

• Cada objeto participante conhece o mediador mas ignora a existência dos outros objetos;
• O mediador conhece cada um dos objetos participantes;

- A interface do Mediador é usada para iniciar a comunicação e receber notificações

• O mediador recebe requisições dos remetentes;
• O mediador repassa as requisições aos destinatários;

CheckList

• Identificar uma coleção de objetos que interagem e que se beneficiariam com o desacoplamento mútuo;
• Encapsular estas interações na abstração de uma nova classe;
• Criar uma instância desta nova classe e refazer todos os 'colegas' de objetos para interagir com um único Mediador;
• Equilibrar o princípio do desacoplamento com o princípio da distribuição de responsabilidade de maneira uniforme;
• Tomar cuidado para criar um 'Controlador' ou um objeto 'deus';

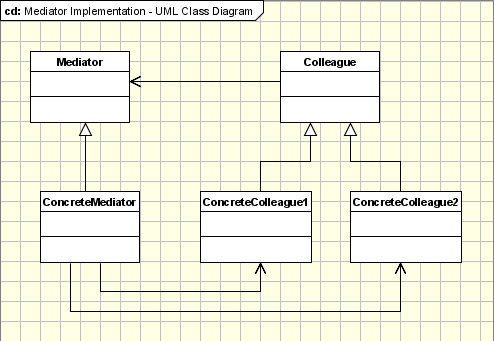

Diagrama de Classes UML

(fonte: http://www.oodesign.com/mediator-pattern.html)

Participantes (Classes)

• Mediator - Define uma interface para comunicação com os objetos Colleague;
• ConcreteMediator - Conhece as classes Colleague e mantêm uma referência aos objetos Colleague e implementa a comunicação e transferência de mensagens entre as classes Colegue;
• Classes Colleague - Mantém uma referência ao seu objeto Mediator - se comunicam com o Mediator sempre que necessário; de outra forma se comunica com um Colleague;

Vantagens

• Desacoplamento entre os diversos participantes da rede de comunicação: participantes não se conhecem;
• Eliminação de relacionamentos muitos para muitos (são todos substituídos por relacionamentos um para muitos);
• A política de comunicações está centralizada no mediador e pode ser alterada sem mexer nos colaboradores;

Desvantagens

• A centralização pode ser uma fonte de gargalos de desempenho e de risco para o sistema em caso de falha;
• Na prática os mediadores tendem a se tornarem mais complexos;

(fonte: 2003, Helder L. S da Rocha)

Padrões Relacionados

• Facade - Um mediator simplificado torna-se um padrão Facade se o médiador for a única classe ativa e as classes Colleagues forem classes passivas;
• Adapter - O padrão Mediator apenas media os pedisos entre as classes Colleague;
• Observer - Os padrões Mediator e Observer são semalhantes, resolvendo o mesmo problema.

Exemplo de Implementação em VB .NET

O exemplo a seguir demonstra a utilização do padrão Mediator para facilitar a comunicação usando o baixo acoplamento entre os diferentes participantes de um Chat.

Este exemplo foi adaptado de original encontrado em: http://www.dofactory.com/Patterns/PatternMediator.aspx

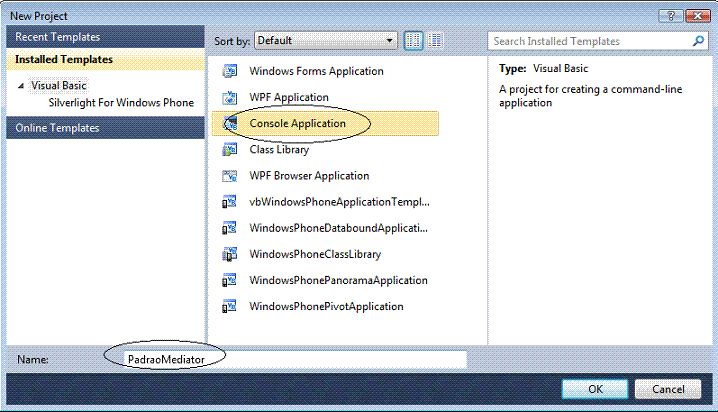

Abra o Visual Basic 2010 Express Edition e crie um novo projeto do tipo Console Application com o nome PadraoMediator:

Vamos criar 5 classes em nosso projeto da seguinte forma : no menu Project clique em Add Class e a seguir informe o nome da classe e clique no botão Add:

As classes são:

• Participante - representa a classe abstrata Colleague -Mantém uma referência ao seu objeto Mediator - se comunicam com o Mediator sempre que necessário; de outra forma se comunica com um participante;
• Membro - representa a classe ConcreteColleague e herda de Participante;
• NaoMembro - representa a classe ConcreteColleague e herda de Participante;
• AbstractChatSala - representa a classe Mediator - Define uma interface para comunicação com os objetos Participante;
• ChatSala - representa a classe concreta ConcreteMediator - Conhece as classes Participante e mantêm uma referência aos objetos Participante e implementa a comunicação e transferência de mensagens entre as objetos da classes Participante;

Vejamos a seguir o código de cada uma dessas classes:

1- Participante.vb

''' <summary>
'''  A classe 'AbstractColleague'
''' </summary>
MustInherit Class Participante

    Private _chatsala As Chatsala
    Private _nome As String

    ' Construtor
    Public Sub New(ByVal nome As String)
        Me._nome = nome
    End Sub

    ' Pega o nome do participante
    Public ReadOnly Property Nome() As String
        Get
            Return _nome
        End Get
    End Property

    ' Pega a sala de chat
    Public Property Chatsala() As Chatsala
        Get
            Return _chatsala
        End Get
        Set(ByVal value As Chatsala)
            _chatsala = value
        End Set
    End Property

    ' Envia mensagem para um dado participante
    Public Sub Enviar(ByVal [para] As String, ByVal mensagem As String)
        _chatsala.Enviar(_nome, [para], mensagem)
    End Sub

    ' Recebe mensagem de um participante
    Public Overridable Sub Receber(ByVal [de] As String, ByVal mensagem As String)
        Console.WriteLine("{0} para {1}: '{2}'", [de], Nome, mensagem)
    End Sub

End Class

2- Membro.vb

''' <summary>
''' A classe 'ConcreteColleague'
''' </summary>
Class Membro
    Inherits Participante

    ' Construtor
    Public Sub New(ByVal nome As String)
        MyBase.New(nome)
    End Sub
    'sobrescreve o método Receber
    Public Overrides Sub Receber(ByVal [de] As String, ByVal mensagem As String)
        Console.Write("para Membro : ")
        MyBase.Receber([de], mensagem)
    End Sub
End Class

3- NaoMembro.vb

''' <summary>
''' A classe 'ConcreteColleague'
''' </summary>
Class NaoMembro
    Inherits Participante

    ' Construtor
    Public Sub New(ByVal nome As String)
        MyBase.New(nome)
    End Sub
    'sobrescreve o método Receber
    Public Overrides Sub Receber(ByVal [de] As String, ByVal mensagem As String)
        Console.Write("Para NaoMembro : ")
        MyBase.Receber([de], mensagem)
    End Sub
End Class

4- AbstractChatSala

''' <summary>
''' A classe abstrata 'Mediator'
''' </summary>
MustInherit Class AbstractChatSala
    Public MustOverride Sub Registro(ByVal participante As Participante)
    Public MustOverride Sub Enviar(ByVal [de] As String, ByVal [para] As String, ByVal message As String)
End Class

5- ChatSala

''' <summary>
''' A classe concreta  'ConcreteMediator'
''' </summary>
Class Chatsala
    Inherits AbstractChatSala

    Private _participantes As New Dictionary(Of String, Participante)()

    Public Overrides Sub Registro(ByVal _participante As Participante)
        If Not _participantes.ContainsValue(_participante) Then
            _participantes(_participante.Nome) = _participante
        End If

        _participante.Chatsala = Me
    End Sub

    Public Overrides Sub Enviar(ByVal [de] As String, ByVal [para] As String, ByVal mensagem As String)
        Dim _participante As Participante = _participantes([para])
        If _participante IsNot Nothing Then
            _participante.Receber([de], mensagem)
        End If
    End Sub
End Class

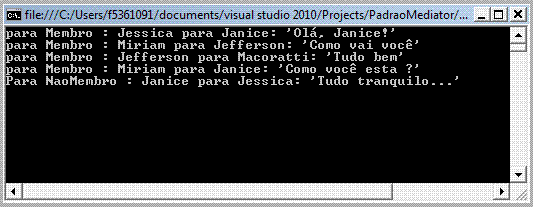

No módulo do projeto inclua na código abaixo no método Main() que irá testar a nossa pequena aplicação:

Module Module1 Sub Main() 'Cria uma sala de chat (chatsala) Dim chatsala As New Chatsala() ' cria participantes e faz o registro Dim Macoratti As Participante = New Membro("Macoratti") Dim Miriam As Participante = New Membro("Miriam") Dim Jefferson As Participante = New Membro("Jefferson") Dim Janice As Participante = New Membro("Janice") Dim Jessica As Participante = New NaoMembro("Jessica") 'registra os participantes chatsala.Registro(Macoratti) chatsala.Registro(Miriam) chatsala.Registro(Jefferson) chatsala.Registro(Janice) chatsala.Registro(Jessica) ' Inicia o chat Jessica.Enviar("Janice", "Olá, Janice!") Miriam.Enviar("Jefferson", "Como vai você") Jefferson.Enviar("Macoratti", "Tudo bem") Miriam.Enviar("Janice", "Como você esta ?") Janice.Enviar("Jessica", "Tudo tranquilo...") ' aguarda... Console.ReadKey() End Sub End Module

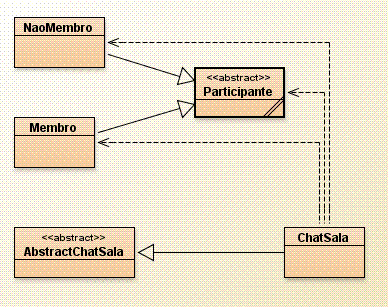

O diagrama de classes para o nosso exemplo feito no BlueJ e é exibido a seguir:

O padrão mediator é muito útil para programadores Visual Basic (principalmente das versões 5 e 6) pois ele é um atalho para a falta de herança. Ele é tipicamente usado em formulários onde o mesmo media por seus controle e componentes.

Pegue o projeto completo aqui: PadraoMediator.zip
