VS 2008 - Gerando relatórios com o ReportViewer III


Nos dois primeiros artigos mostrei como criar e como formatar um relatório usando o ReportViewer.  Neste último artigo da série vou mostrar como gerar gráficos no ReportViewer.  Você pode acompanhar os artigos anteriores nos links:

Criando gráficos com ReportViewer

Neste artigo vou mostrar primeiro como criar um relatório em uma página ASP.NET com apresentação de um gráfico usando o ReportViewer.

Diferentemente das aulas anteriores vou usar o Visual Web Developer 2005 e o ReportViewer.

Meu objeto será construir inicialmente um gráfico de barras simples mostrando os Dez produtos mais caros. Para isso eu vou usar o banco de dados Northwind.mdf e a stored procedure : Ten Most Expensives Products.

Abra o Visual Web Developer 2005 Express e crie um novo site web no menu File-> New Web Site, usando o template ASP .NEt Web Site, com o nome ReportGraph1;

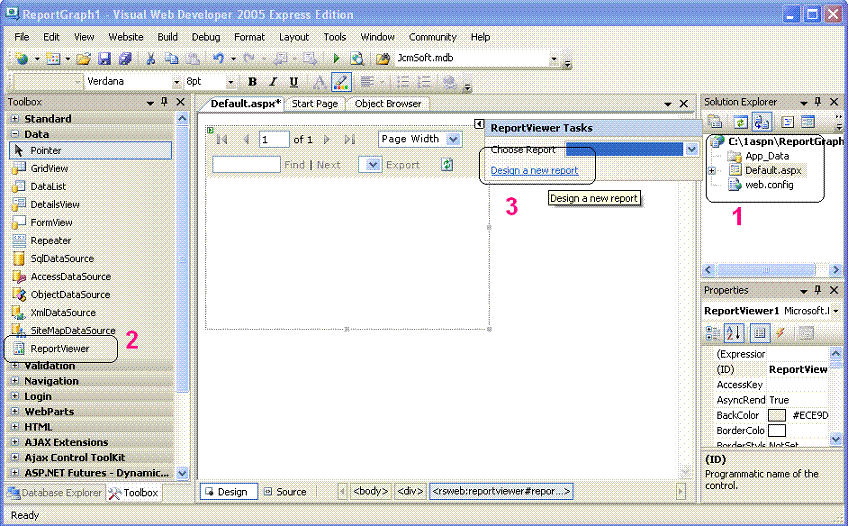

A seguir selecione a página Default.aspx e a coloque no modo Design. Agora a partir da ToolBox , guia Data, selecione e arraste para a página o componente ReportViewer;

Na barra ReportViewer Tasks clique no link - Design a new report para iniciar a criação de um novo relatório;

No menu Data, selecione Show Data Sources e a seguir clique no link - Add New Data Source - para incluir uma fonte de dados em nosso projeto;

O assistente de configuração irá surgir; Na janela Choose your Data Connection , selecione uma conexão com o banco de dados Northwind.mdf e clique em Next>;

Na próxima janela aceite nome padrão dado a string de conexão e clique no botão Next> deixando marcado a opção para salvar a string de conexão no web.config;

Na janela Choose a Command Type marque a opção : Use existing stored procedures e clique no botão Next>;

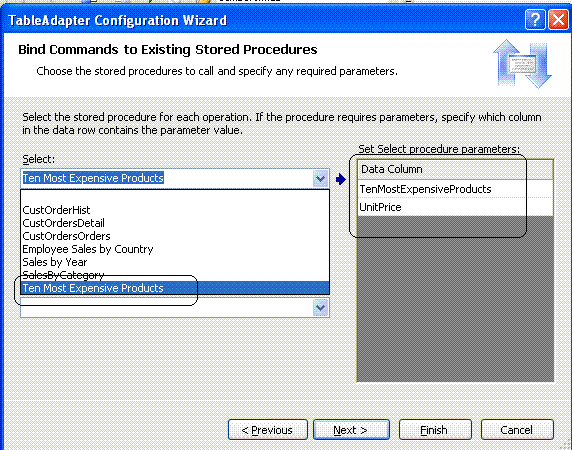

Na janela - Bind Commands to Existing Stored Procedures - caixa Select , escolha a stored procedure : Ten Most Expensive Products e clique em Next>;

A seguir clique no botão Next>  e para encerrar em Finish;

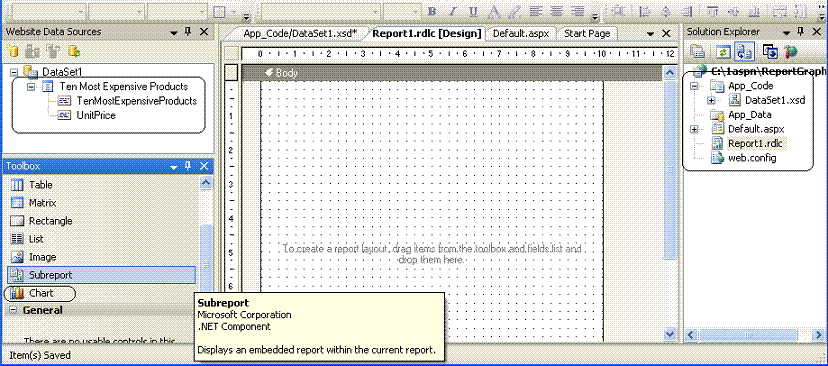

Ao término desta etapa você verá o dataset criado exibindo os campos - UnitPrice e TenMostExpensiveProducts, a ToolBox do Report e os arquivos do projeto conforme figura abaixo;

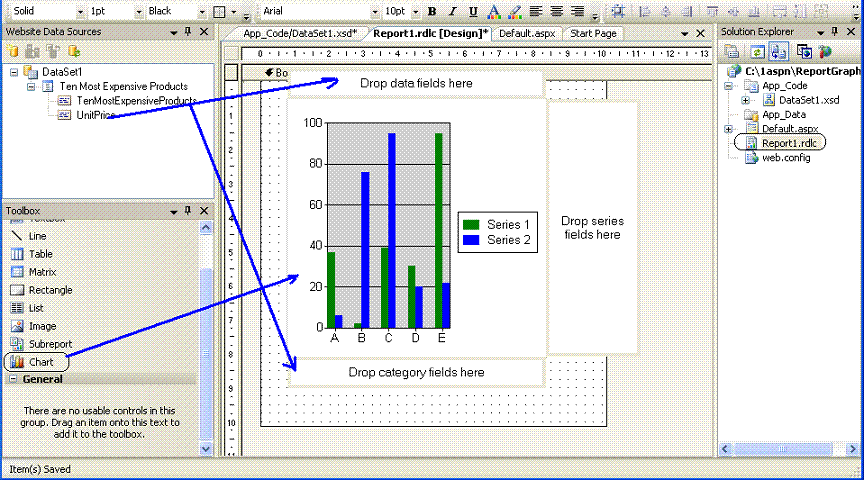

Agora vamos arrastar o componente Chart da ToolBox e soltar no relatório. Você verá o componente exibindo um modelo gráfico.

Na janela Data Sources selecione o campo UnitPrice e arraste e solte na seção - Drop data fields here;

Na sequência arraste e solte o campo TenMostExpensiveProducts na seção - Drop category fields here;

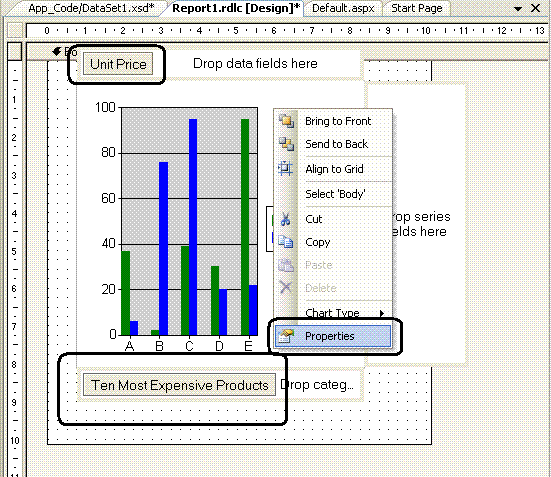

Clique com o botão direito sobre o gráfico e selecione a opção: Properties;

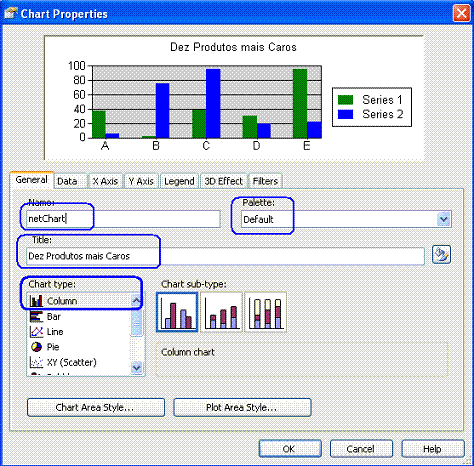

Será aberta a janela Chart Properties. Vamos efetuar as seguintes configurações:

Na guia General :

- Defina o nome do gráfico - netChart;
- Selecione a Pallete : Default;
- Informe o título do gráfico: Dez Produtos mais caros;
- Selecione o tipo de gráfico: Column Chart;

Nota: Temos diversas opções de gráficos: Barras, Linhas,  Pizza, Área
Bolha, etc.

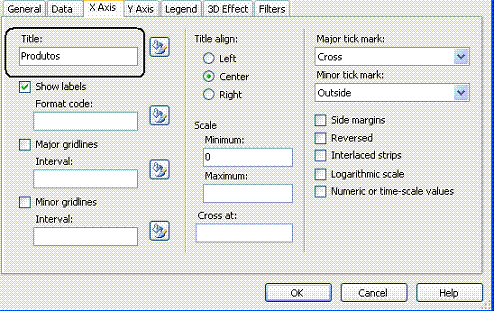

 Na guia X Axis , informe o título do eixo x : Produtos

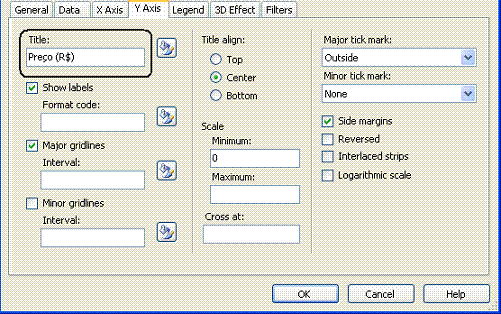

Na guia Y Axis, informe o título do eixo y : Preço (R$)

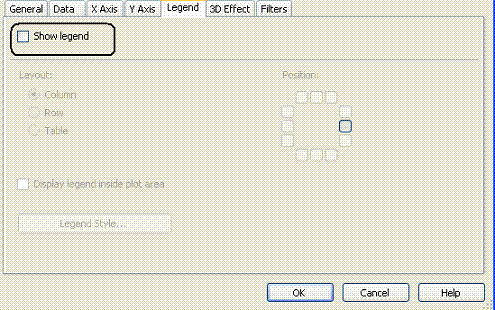

Na guia Legend desmarque a opção Show Legend.

Nas demais guias não vamos alterar nenhum valor.

Agora faça alguns ajustes no tamanho do relatório e do componente ReportViewer na página Default.aspx.

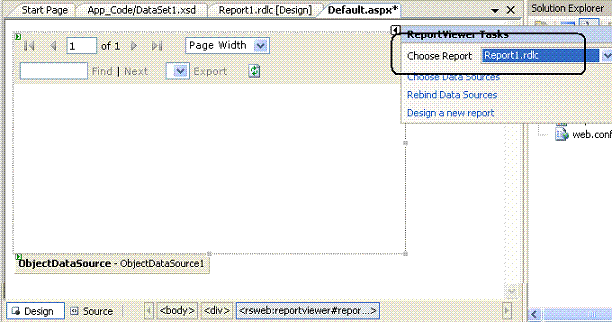

Selecione o formulário Web Default.aspx e no componente ReportViewer em Choose Report escolha o relatório que criamos chamado : report1.rdlc.

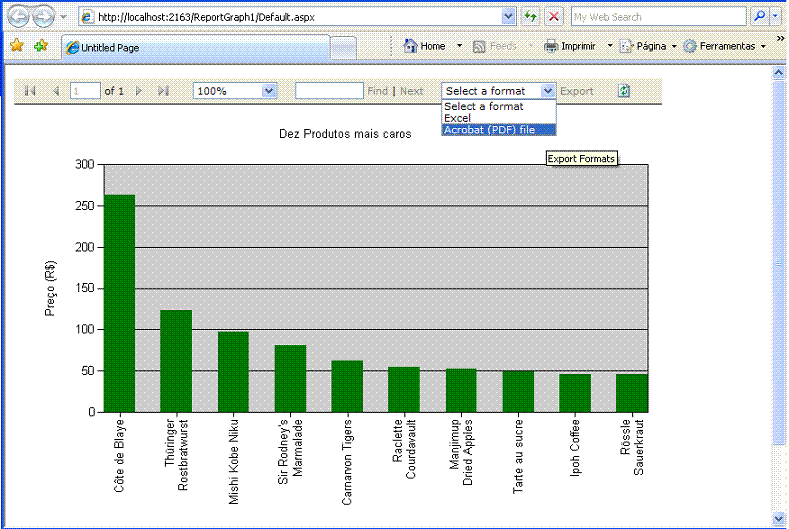

Executando o projeto iremos obter a página Default.aspx exibindo o relatório:

Vamos agora incrementar o nosso relatório. Que tal exibir na cor azul os produtos com preço acima de R$ 100 e os demais na cor vermelha ?

Para isso vamos incluir uma fórmula no relatório da seguinte forma:

  1. Selecione o relatório report1.rdlc e clique com o botão direito do mouse sobre o mesmo;
  2. Selecione a guia Data e em Values clique no botão Edit;
  3. Na janela Edit Chart Value selecione a aba Appearance e clique no botão Series Style...;

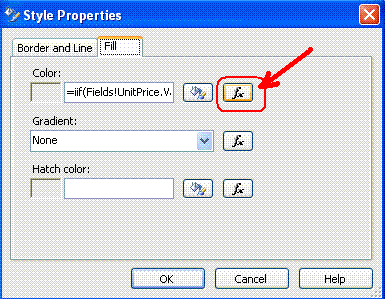

  4. Na janela Style Properties clique na aba Fill;
  5. A seguir clique no botão Fx relacionado a propriedade Color;

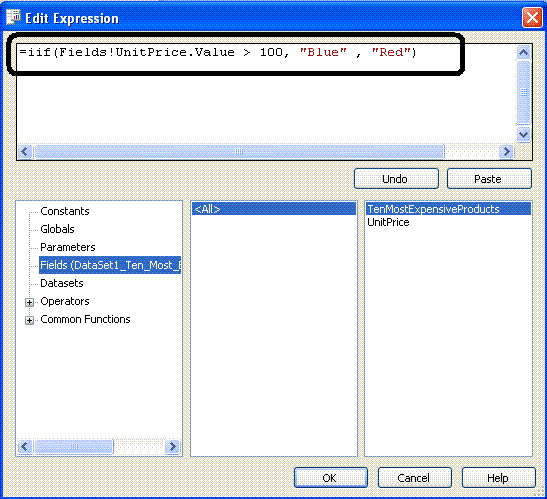

  1. A seguir defina na janela Edit Expression a expressão abaixo para exibir em azul produtos com preço maior que 100 e o restante em vermelho;

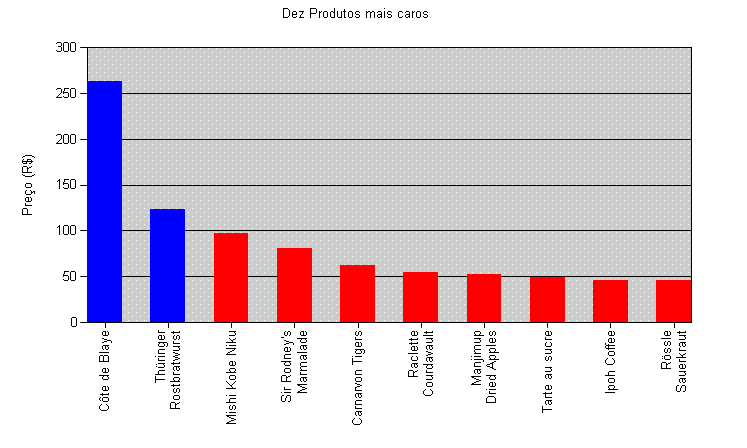

Executando novamente o projeto iremos obter a página Default.aspx exibindo o seguinte gráfico:

Usar o Report Viewer para criar gráficos é muito simples e ainda podemos aplicar alguns recursos. Tudo isso de graça.

Aguarde em breve mais artigos sobre como gerar relatórios com o Report Viewer onde irei  mostrar como gerar gráficos 3D e usar outros recursos.

Pegue o projeto completo aqui : ReportGraph1.zip (sem a base de dados)

Eu sei é apenas ASP .NET mas eu gosto...

Referências:


José Carlos Macoratti
